Hytera TS-9200

Двунаправленный усилитель Hytera TS-9200 в интегрированном исполнении

Hytera TS-9200 двунаправленный усилитель сигнала в едином корпусе для систем радиосвязи стандартов DMR, PDT, TETRA, MPT-1327 и APCO25. Данная модель принимает сигнал донорной базовой станции по радиоканалу через направленную антенну или по фидеру, усиливает его и перенаправляет через сервисную антенну. В обратном направлении усилитель принимает сигналы абонентских радиостанций и передаёт их на базовую станцию.

Рабочие диапазоны включают VHF 136-174 МГц, UHF 330-520 МГц и участок 806-870 МГц при разносе приёма и передачи от 5,7 до 10 МГц, что позволяет включить усилитель в действующую сеть без смены диапазона абонентского парка. Максимальная выходная мощность сигнала во вторичной зоне равна 37 дБм, в обратном канале 30 дБм, чем определяется размер зоны обслуживания. Максимальное усиление Hytera TS-9200 в прямом канале составляет 90 дБ в полосовом исполнении и 95 дБ в канальном, что позволяет компенсировать потери в фидерном тракте и на трассе распространения. Усиление в обратном канале составляет 85 дБ в полосовом исполнении и 90 дБ в канальном, чем задаётся дальность приёма сигналов абонентских радиостанций.

Электропитание Hytera TS-9200 осуществляется от сети переменного тока 220 В с допуском 20 % и частотой 50 Гц, и такой допуск рассчитан на штатную сеть объекта. Потребляемая мощность не превышает 230 Вт, значение служит исходным для выбора источника бесперебойного питания. На объектах без гарантированного электроснабжения питание резервируют внешним источником бесперебойного питания, такая схема применяется в типовых решениях по покрытию тоннелей. Допуск по частоте питающей сети составляет 5 Гц, что снимает часть требований к качеству генераторного питания. Питание от источника постоянного тока напряжением от -40 до -55 В доступно как заказная опция для площадок с централизованной системой постоянного тока.

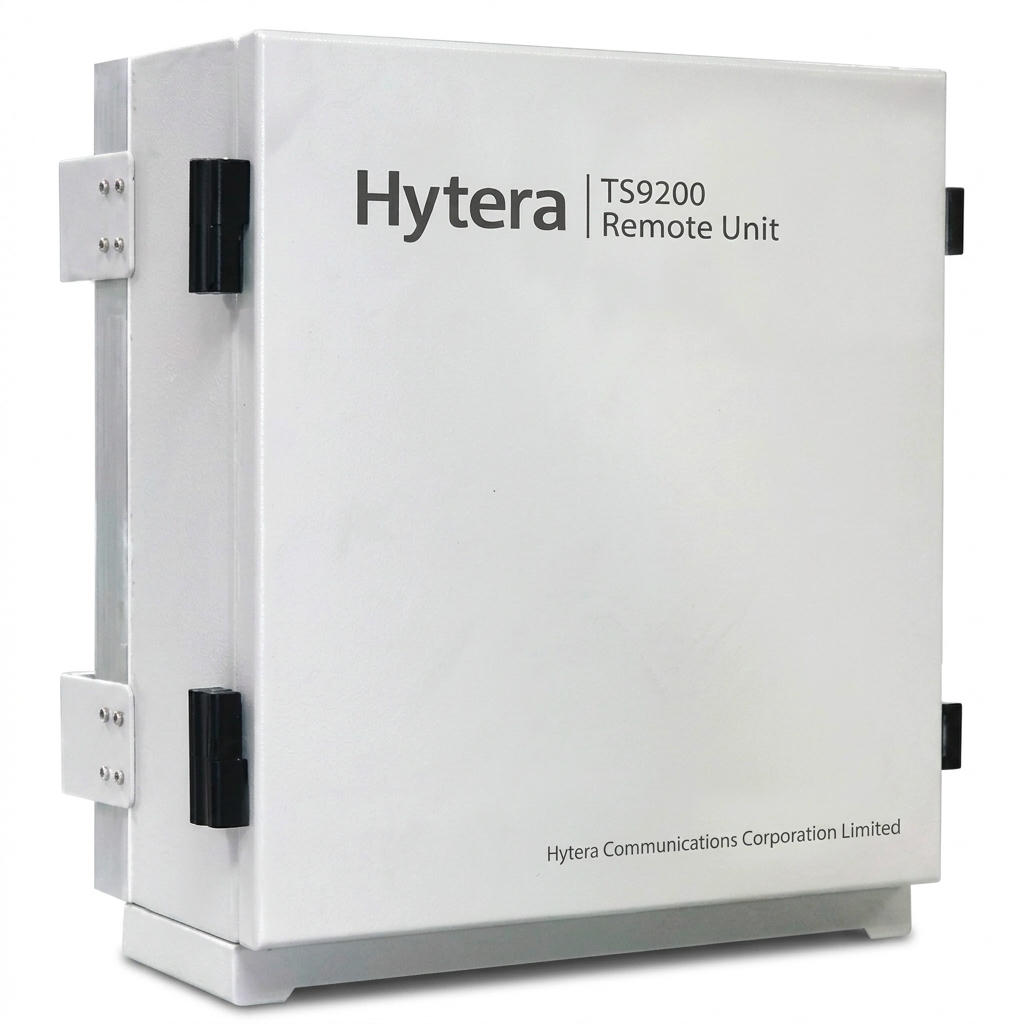

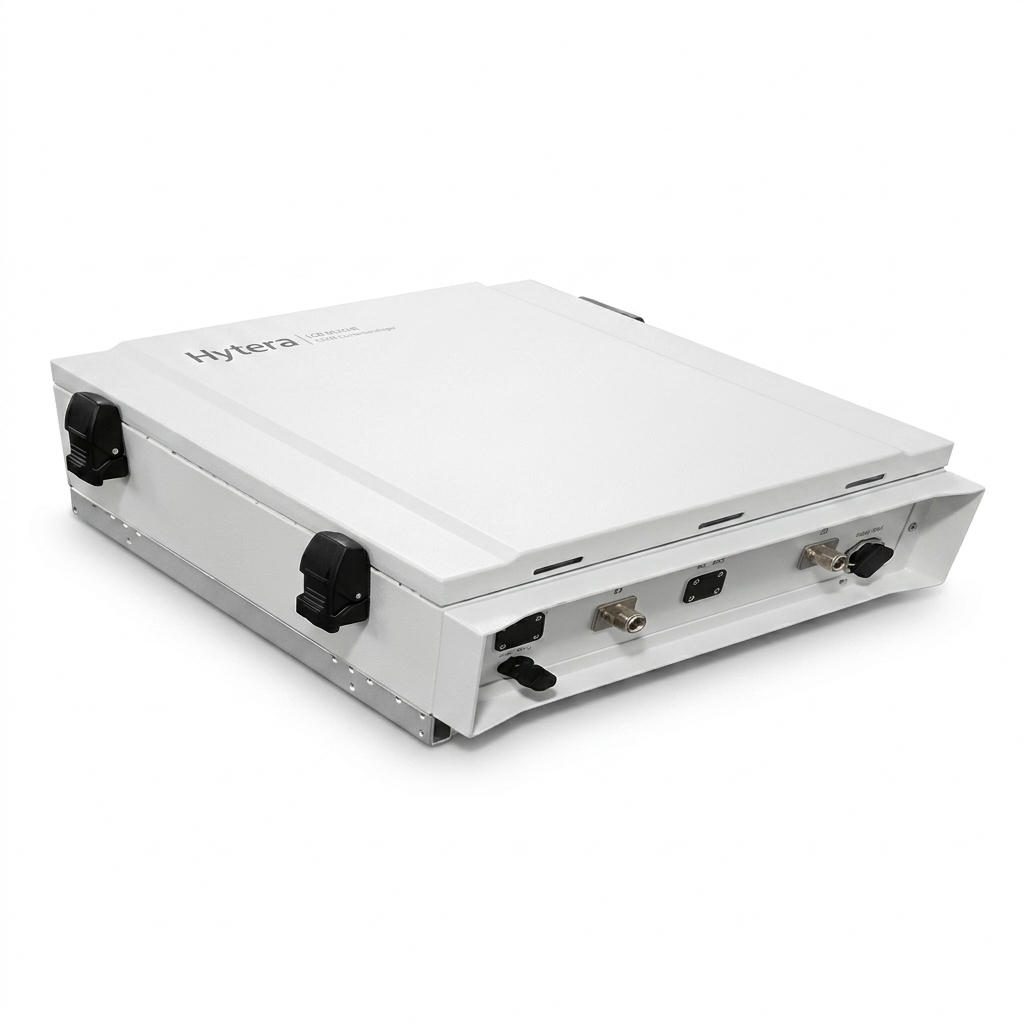

Корпус Hytera TS-9200 выполнен по модульной схеме из металла, что обеспечивает пылевлагозащиту по классу IP65. Габариты изделия составляют 530х400х200 мм при массе 25 кг, конструкция допускает гибкие варианты монтажа на объекте. Антенные интерфейсы выполнены разъёмами N-female с волновым сопротивлением 50 Ом и служат для подключения донорной и сервисной антенн. Мониторинг состояния выполняется по последовательному интерфейсу RS232, по сети Ethernet с протоколом SNMP и по сотовому каналу GSM. Изделие поставляется в двух вариантах корпуса, литом алюминиевом и из листового металла, состав тракта при этом не меняется. Модульная компоновка рассчитана на обслуживание с заменой отдельных узлов.

Класс защиты IP65 допускает установку Hytera TS-9200 вне помещения, включая работу в дождь и снег. Диапазон рабочих температур составляет от -25 до +55 °C при относительной влажности не более 95 %. Пылевлагозащищённое исполнение снижает требования к месту установки и не требует подготовленного помещения.

Доступные функции

• Избирательное усиление многоканальным селектором, частотная чистота переизлучаемого сигнала и стабильность выходной мощности
• Автоматическое отключение канала при отсутствии вызовов в зоне обслуживания, снижение влияния помеховых сигналов
• Технология программно определяемой радиоплатформы SDR, фильтрация посторонних составляющих и удержание стабильного уровня выходной мощности с чистым спектром
• Полосовое исполнение усиливает заданный участок диапазона, канальное усиливает только выбранные частотные точки
• Подключение к донорной системе по радиоканалу через направленную антенну либо по радиочастотному фидеру
• Удалённый мониторинг по сотовому каналу GSM, по сети Ethernet с протоколом SNMP или по последовательному порту
• Модульная конструкция с заменой узлов при обслуживании
• Совместимость с транкинговыми системами DMR, PDT, TETRA, MPT-1327 и APCO25, а также с конвенциональными аналоговыми системами
• Гибкие варианты монтажа, размещение в технологическом помещении либо на площадке рядом с антенной системой
• Работа с излучающим кабелем для равномерного покрытия протяжённых тоннелей и галерей
• Включение в решения с ретранслятором и дуплексером, когда с одной площадки закрывают несколько смежных тоннелей

Сферы применения

Ретранслятор Hytera TS-9200 расширяет покрытие сети радиосвязи в зонах экранирования сигнала базовой станции. Единый корпус без оптической линии упрощает развёртывание на коротких тоннелях, в высотных зданиях и на объектах, где достаточно одной точки усиления.

Типовые сценарии использования: тоннели, участки вдоль автомобильных и железных дорог, нижние этажи и подвалы зданий, шахты и лифты, пригороды и удалённые районы, а также плотную жилую застройку со сложной электромагнитной обстановкой. Система также применяется на транспортных узлах, стадионах, в гостиницах и торговых центрах, где покрытие требуется в служебных помещениях и на подземных парковках.

Комплектация

• Ретранслятор Hytera TS-9200
