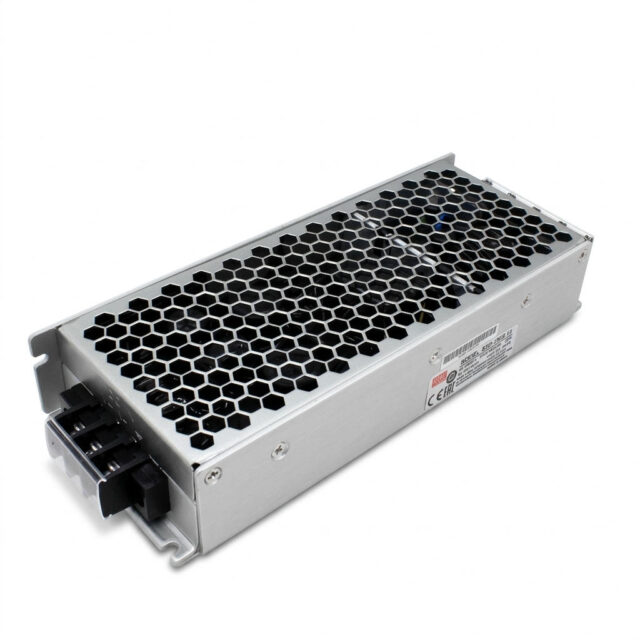

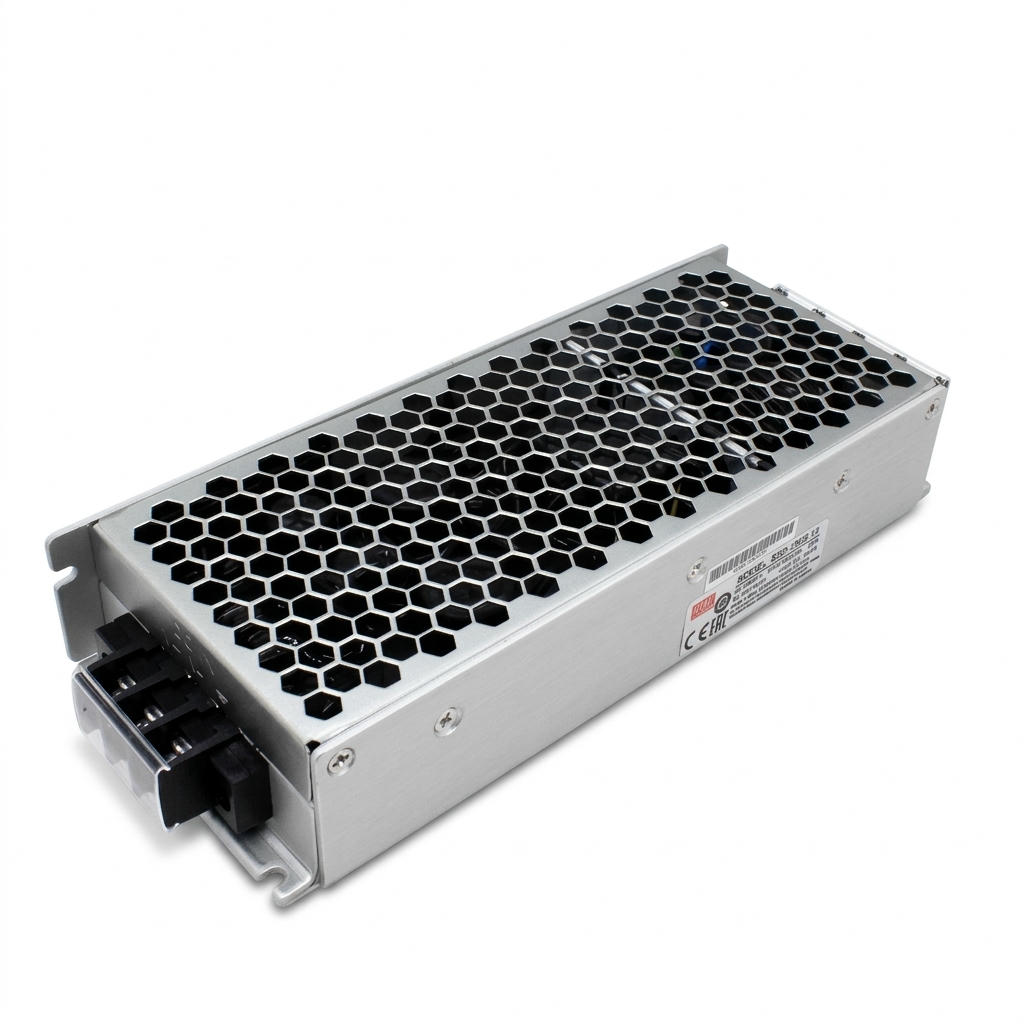

DC/DC-преобразователь Mean Well RSD-150D-12 с током нагрузки 12,5А
Mean Well RSD-150D-12 изолированный DC/DC-преобразователь железнодорожного исполнения с выходным напряжением 12В, током нагрузки до 12,5А и мощностью 150Вт для питания радиостанций, контроллеров, модемов и другой 12-вольтовой аппаратуры от бортовой сети постоянного тока 72, 96 или 110В локомотивов, вагонов и промышленного транспорта. Предназначен для объектов с широким разбросом входного напряжения, вибрацией и температурой от −40°С, где требуется соответствие стандартам EN 50155 и сертификация ЕАЭС.
Модель RSD-150D-12 обеспечивает стабилизированное выходное напряжение 12В с точностью ±2% при токе нагрузки от 0 до 12,5А; нестабильность по входу — ±0,2%, по нагрузке — ±1%, размах пульсаций и шума не превышает 120 мВ. Преобразователь работает при входном напряжении от 67,2 до 143В постоянного тока и выдерживает кратковременные провалы и броски 57,6–154В длительностью до 1 секунды, перекрывая допуски бортовых сетей 72, 96 и 110В; потребляемый ток при 110В — 1,5А, КПД достигает 92%. Прерывание питания отрабатывается по классу S2 EN 50155:2007 при полной нагрузке и S1 по EN 50155:2017. Защита от перегрузки срабатывает при 105–135% номинальной мощности с ограничением тока и автоматическим восстановлением, защита от перенапряжения отключает выход при 13,8–16,2В, защита от перегрева отключает выход и восстанавливает его после остывания; защита от пониженного входного напряжения выключает преобразователь при просадке сети, а последовательный MOSFET в минусовой цепи исключает выход из строя при переполюсовке. Гальваническая изоляция вход–выход выдерживает 4 кВ, вход–корпус и выход–корпус — 2,5 кВ. Диапазон рабочих температур: от −40 до +55°С без снижения мощности, до +70°С при 60% нагрузки или с внешней теплоотводящей пластиной; влажность 5–95% без конденсата, высота до 5000 м, устойчивость к вибрации 5g по IEC 61373.
Конструктивные особенности включают металлический корпус открытого исполнения размерами 189×77×36 мм для монтажа на шасси, клеммные колодки входа (V+, V−, FG) и выхода (+V, −V), светодиодный индикатор работы, входной предохранитель 4А и естественное конвекционное охлаждение без вентилятора. Преобразователь сертифицирован по IEC/UL 62368-1 и ЕАЭС ТР ТС 004 и 020, соответствует EN 50121-3-2 по электромагнитной совместимости и EN 45545-2 по пожаробезопасности.
Оборудование для подключения
- Мобильные и возимые радиостанции с питанием 12В и потребляемым током до 12,5А
- Контроллеры, модемы, IP-шлюзы и регистраторы с питанием 12В на подвижном составе
- Зарядные устройства портативных радиостанций в кабинах и служебных вагонах
- Системы видеонаблюдения и оповещения с питанием 12В постоянного тока
Рекомендации по применению
Рекомендуется для предприятий железнодорожного транспорта, депо и сервисных компаний, оснащающих локомотивы, электропоезда и путевую технику с бортовой сетью 72–110В средствами радиосвязи и телематики на 12В, а также для монтажных организаций при построении бортовых систем связи на промышленном транспорте с требованиями к вибрации, температуре, гальванической изоляции и сертификации ЕАЭС.
Комплектация
- DC/DC-преобразователь Mean Well RSD-150D-12
