МИРАН ПВКВ-С-1А

Морская ПВ/КВ радиоустановка МИРАН ПВКВ-С-1А с ЦИВ класса А для ГМССБ

МИРАН ПВКВ-С-1А – радиоустановка средних и коротких волн (ПВ/КВ) с цифровым избирательным вызовом, предназначенная для использования на морских и речных судах в качестве оборудования ГМССБ. Рабочий диапазон частот блока радиостанции БПП-ПВ-А1 составляет 1,605-27,5 МГц на передачу и 0,5-30 МГц на приём с шагом настройки 10 Гц. Волны диапазона ПВ (1605-4000 кГц) обеспечивают связь на дальности 150-200 морских миль, а диапазон КВ (4-27,5 МГц) расширяет дальность связи до межконтинентальных расстояний. Память рассчитана на 300 пользовательских каналов и включает все каналы ITU, а также отдельный канал бедствия 2182 кГц. На радиоустановку можно вывести данные ГНСС-приёмника по протоколу NMEA 0183 версии 2.0.

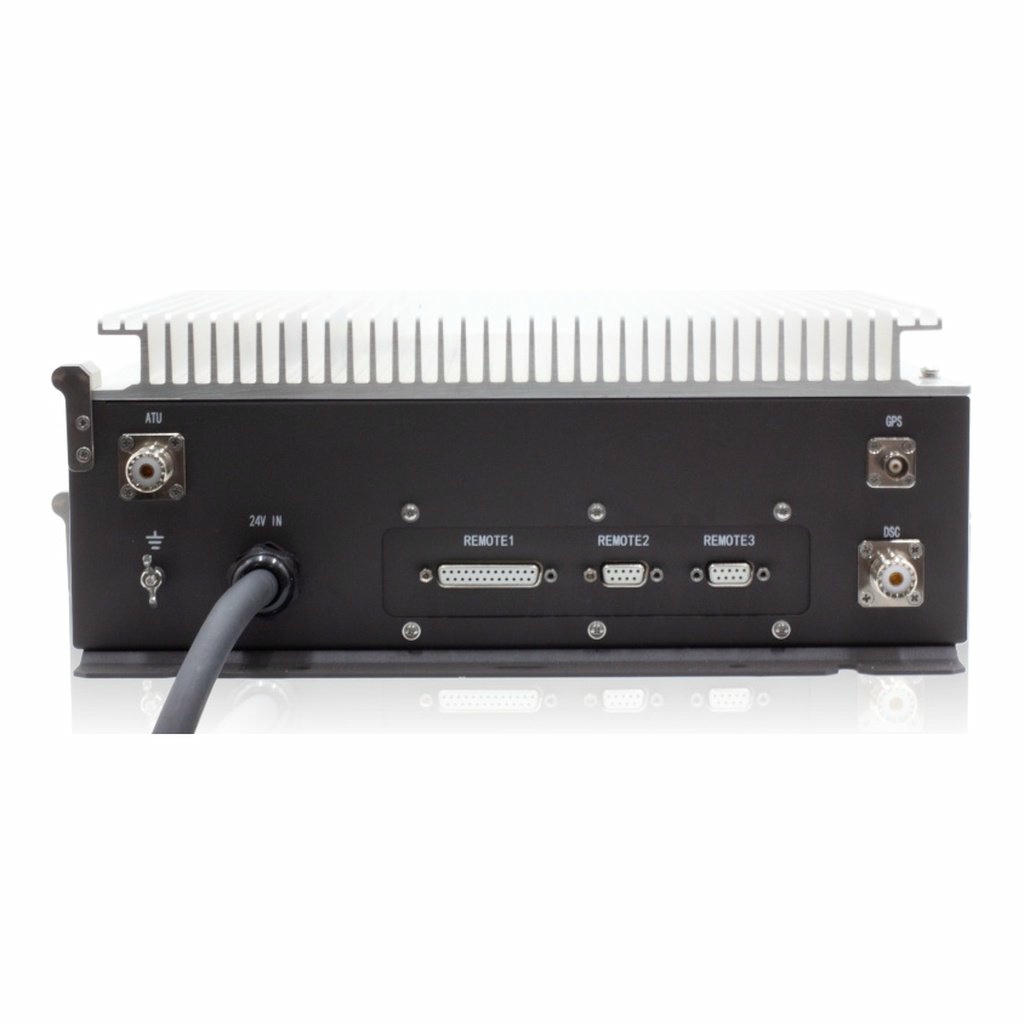

Радиоустановка поддерживает три вида режимов работы – однополосную модуляцию SSB, амплитудную модуляцию AM и цифровой избирательный вызов ЦИВ – и работает в симплексном и полудуплексном режимах связи. Модуляция голосового канала – J3E, модуляция канала бедствия 2182 кГц – H3E. Стабильность частоты составляет не более ±10 Гц, а самокалибровка частоты тактового генератора снижает уход частоты со временем эксплуатации. Переключение между каналами занимает не более 6 секунд, а между частотными диапазонами – не более 15 секунд с учётом времени согласования антенны. Для подключения к судовым системам предусмотрены интерфейсы RS232, LAN и USB 2.0.

Выходная мощность передатчика переключается между тремя уровнями – 150 Вт, 100 Вт и 50 Вт – для обычной радиотелефонной связи, а на канале бедствия 2182 кГц мощность составляет 75 Вт или 16 Вт. Подавление боковой полосы и подавление несущей передатчика не превышают -60 дБн каждое, что обеспечивает чистоту излучаемого сигнала. Интермодуляционные искажения передатчика не превышают -28 дБн. Чувствительность приёмника составляет не хуже +5 дБмкВ при отношении сигнал/шум SINAD 20 дБ, а аудиовыход обеспечивает мощность 4 Вт на нагрузку 8 Ом с равномерной частотной характеристикой в полосе 350-2700 Гц.

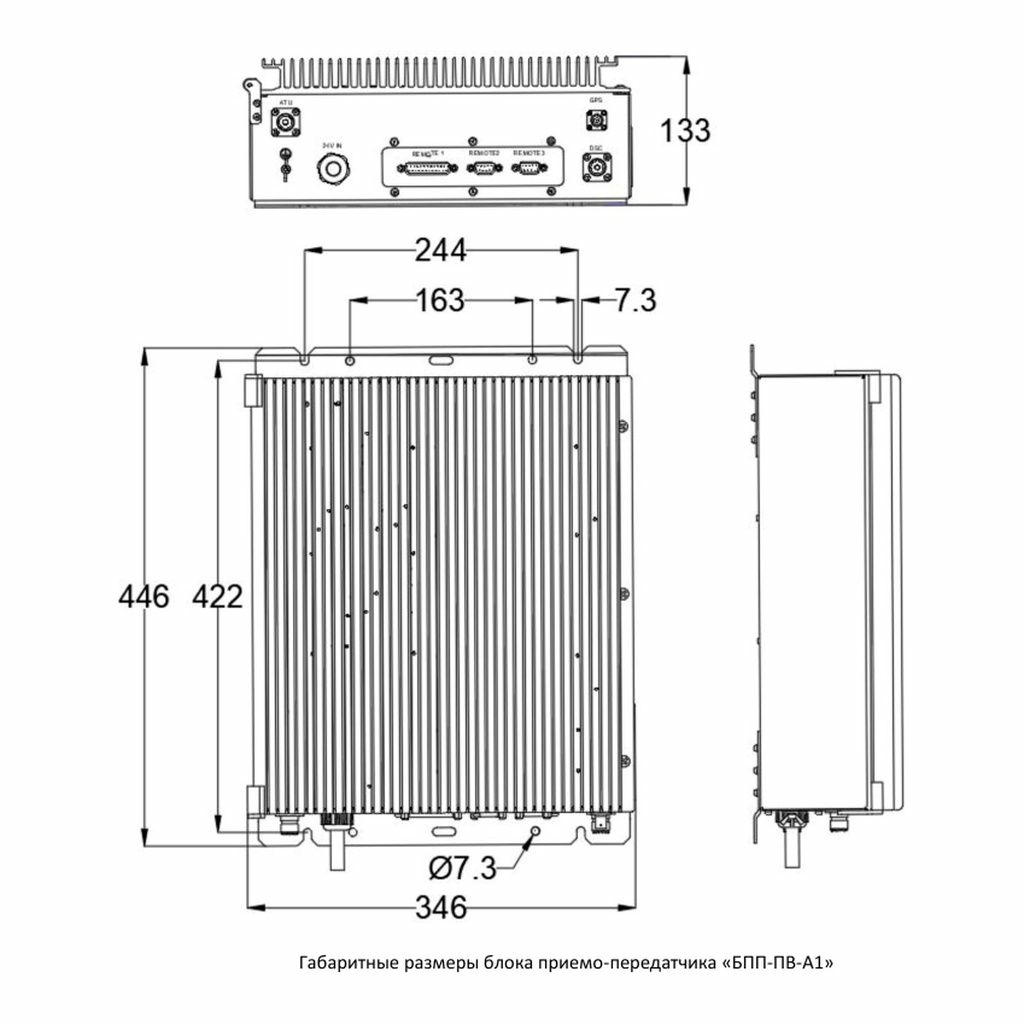

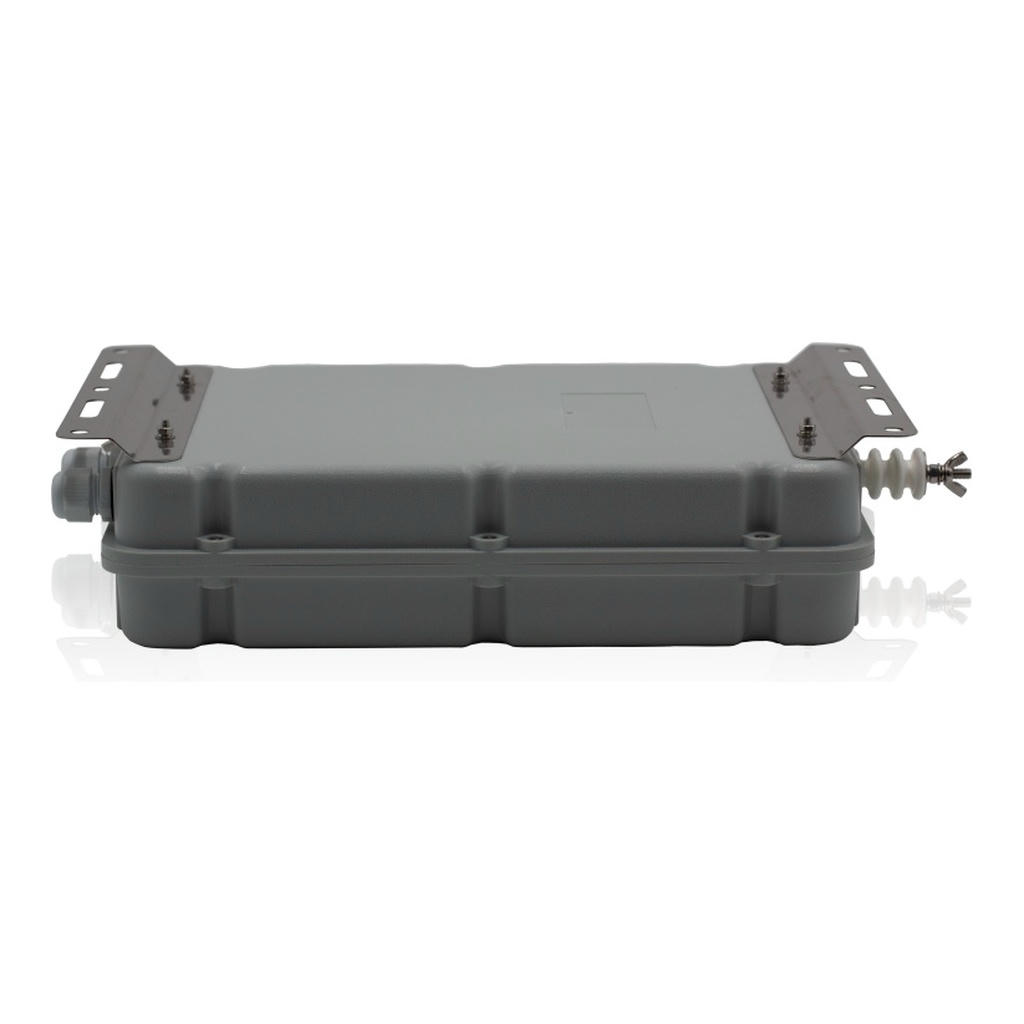

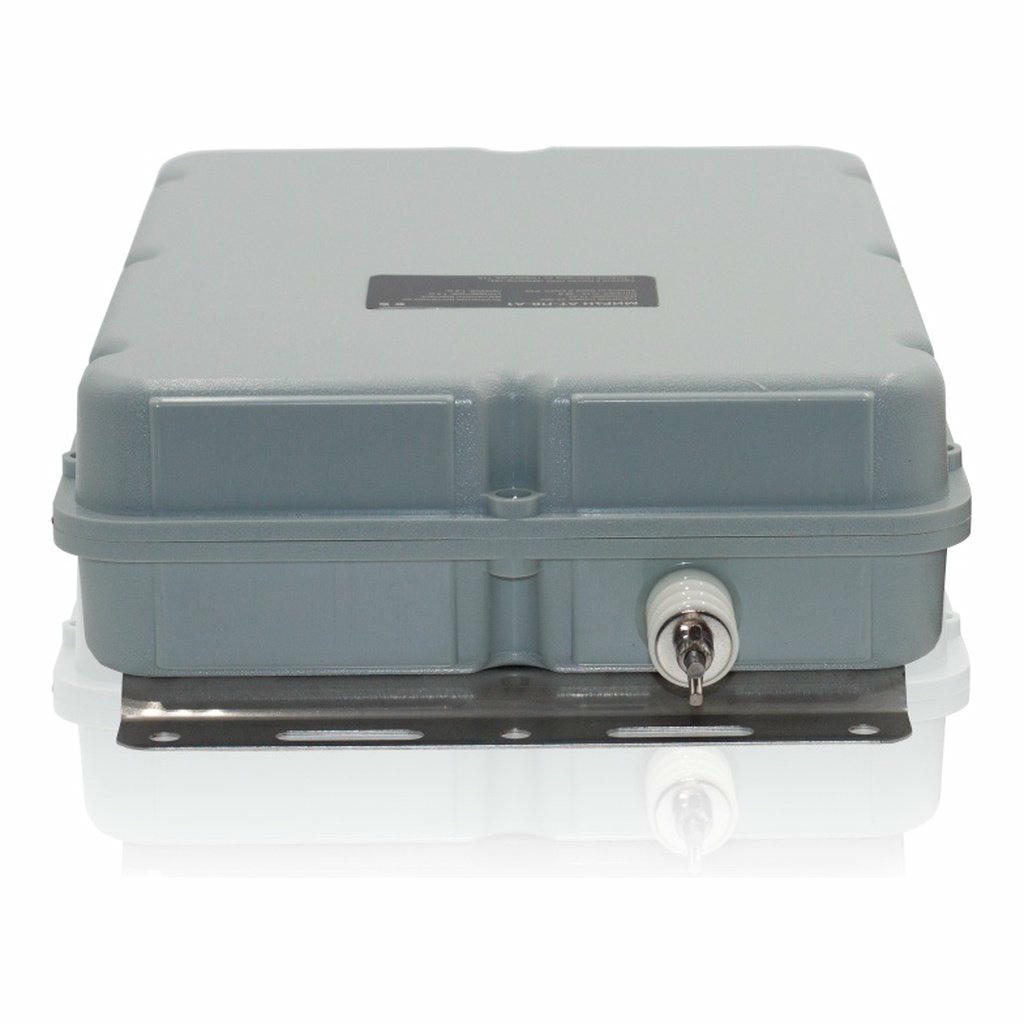

Габариты блока радиостанции БПП-ПВ-А1 составляют 346х446х133 мм при массе 11,4 кг. Питание блока – от судовой сети постоянного тока напряжением 24 В в допуске от -10% до +30%, ток потребления в режиме приёма не превышает 1 А, в режиме передачи – 20 А. Рабочая температура блока приёмопередатчика – от -15°C до +55°C при относительной влажности до 95% при 55°C, степень защиты корпуса – IP22. В комплекте также поставляется антенный тюнер АТ-ПВ-А1 габаритами 240х365х93 мм и массой 2,15 кг. Тюнер питается от сети 12-30 В постоянного тока при токе потребления менее 1,0 А и защищён по классу IP56.

Доступные функции

• Оповещение о бедствии одной кнопкой: удержание клавиши DISTRESS дольше 4 секунд передаёт сигнал бедствия, а при отсутствии подтверждения в течение 4 минут установка автоматически повторяет вызов
• Шесть каналов бедствия работают в режиме параллельной защиты, ещё шесть рабочих каналов – в режиме сканирующей защиты, а отдельный канал 2182 кГц закреплён за постоянной частотой бедствия
• Функция автоматического шумоподавления убирает фоновый шум эфира без участия оператора
• Удалённое обновление программного обеспечения позволяет обновлять прошивку установки без выезда сервисной службы
• Настольная и консольная установка блока управления позволяет разместить пульт по месту, удобному для вахтенного
• Опциональный терминал буквопечатающей связи УБПЧ-А1 передаёт и принимает текстовые сообщения NBDP в режиме ARQ для связи с одной станцией или в режиме FEC для трансляции сразу нескольким станциям

Сферы применения

В судовой навигации МИРАН ПВКВ-С-1А поддерживает связь с берегом при навигационной опасности и координирует манёвры судна на дальних переходах.

Радиоустановка обеспечивает связь в чрезвычайных ситуациях как второй, дублирующий канал ГМССБ на средних и коротких волнах: по требованиям СОЛАС состав оборудования ГМССБ предполагает дублирование ПВ/КВ радиоустановки на судне.

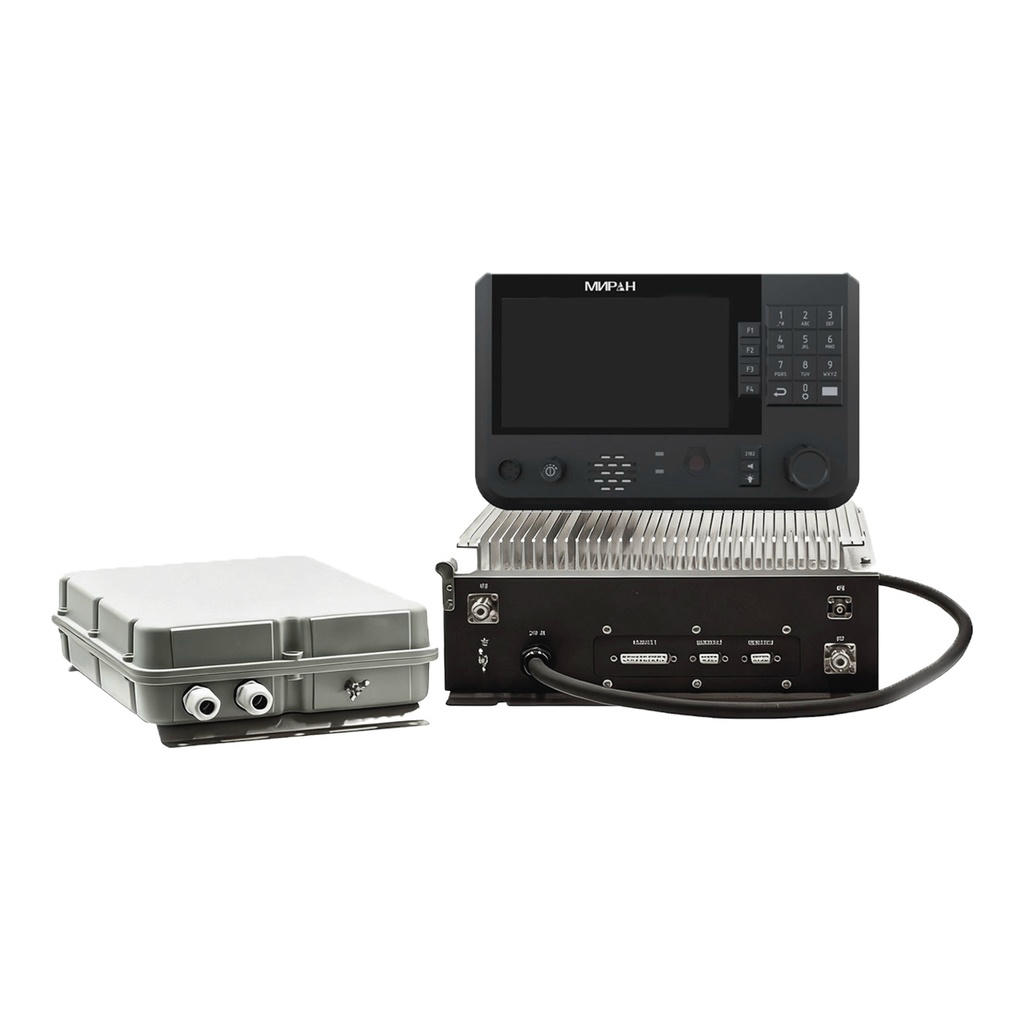

Комплектация

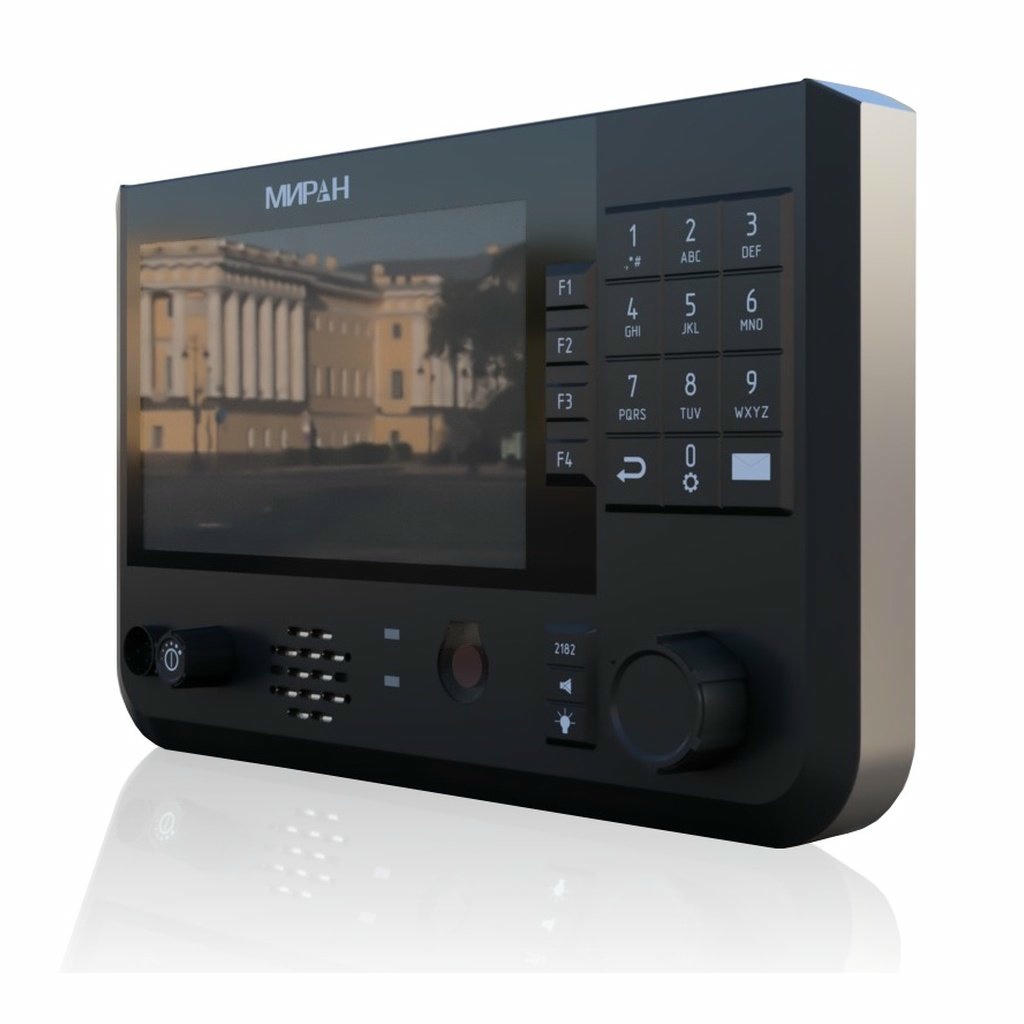

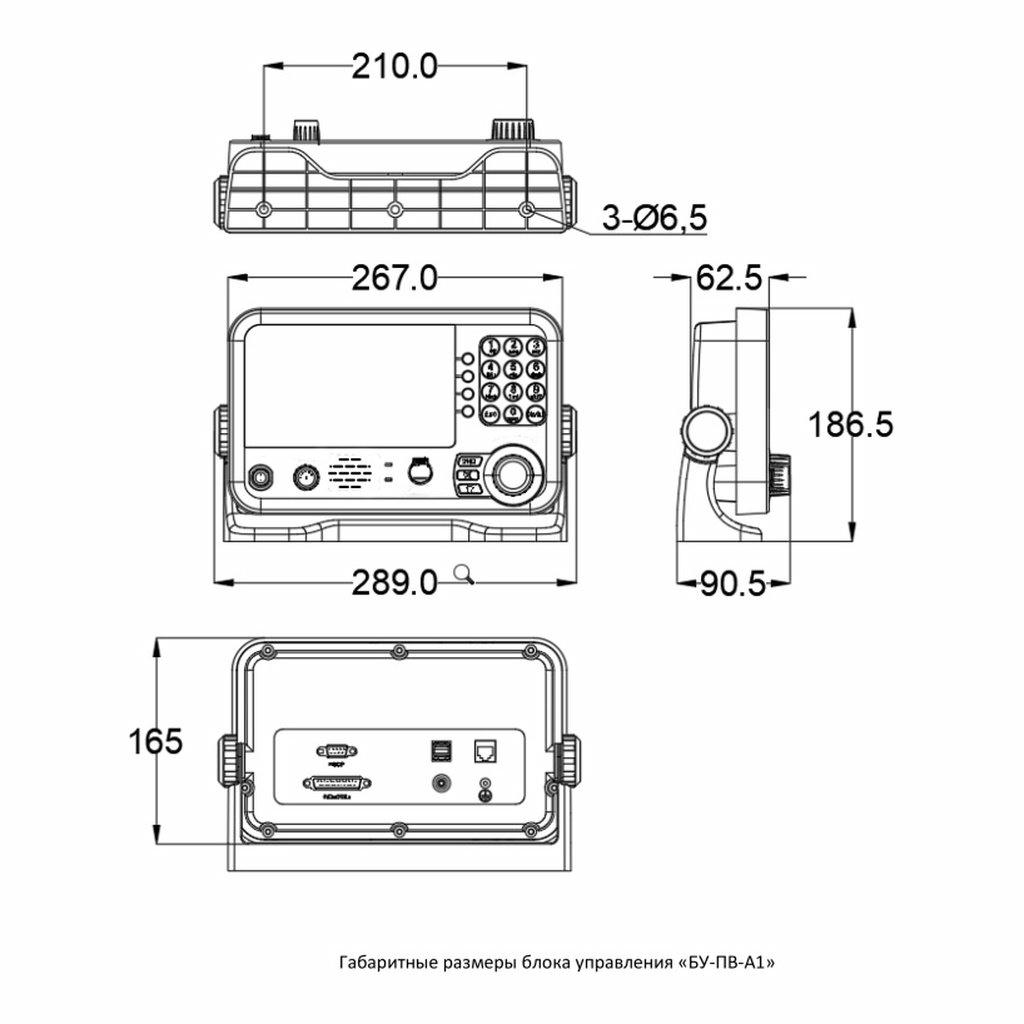

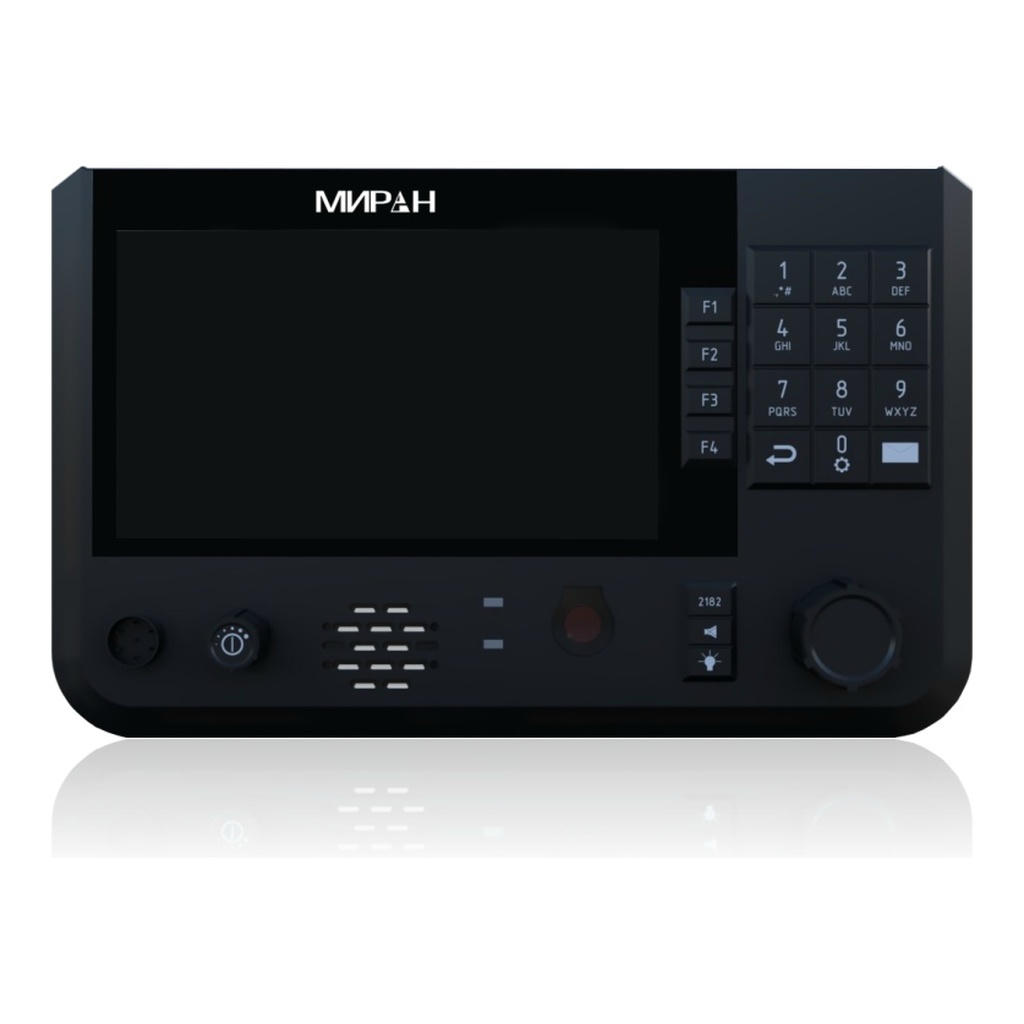

• Блок управления «БУ-ПВ-А1»

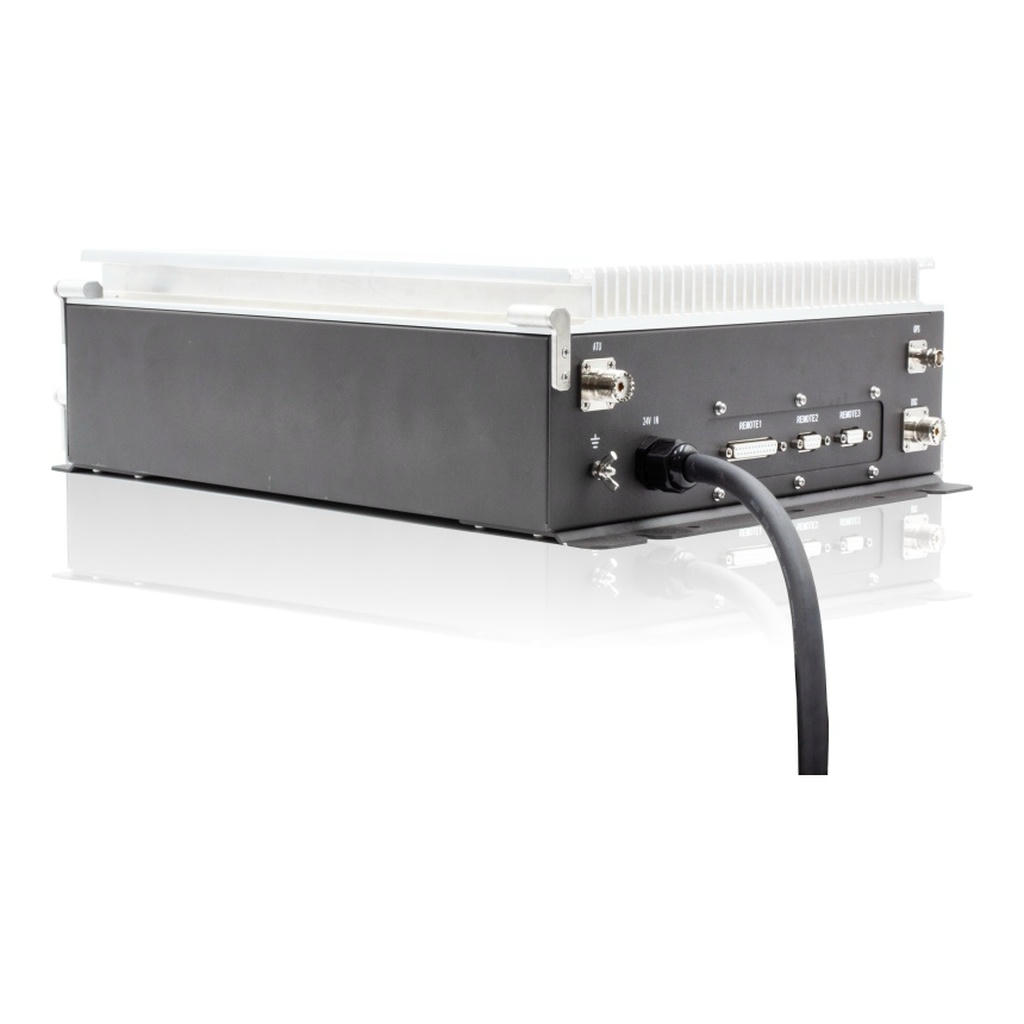

• Блок приёмопередатчика «БПП-ПВ-А1»
• Тангента «ТУ-ПВ-А1»
• Антенный тюнер «АТ-ПВ-А1»
• Стандартный монтажный комплект
• Комплект ЗИП
• Инструкция
• Паспорт на изделие
• Руководство по эксплуатации
