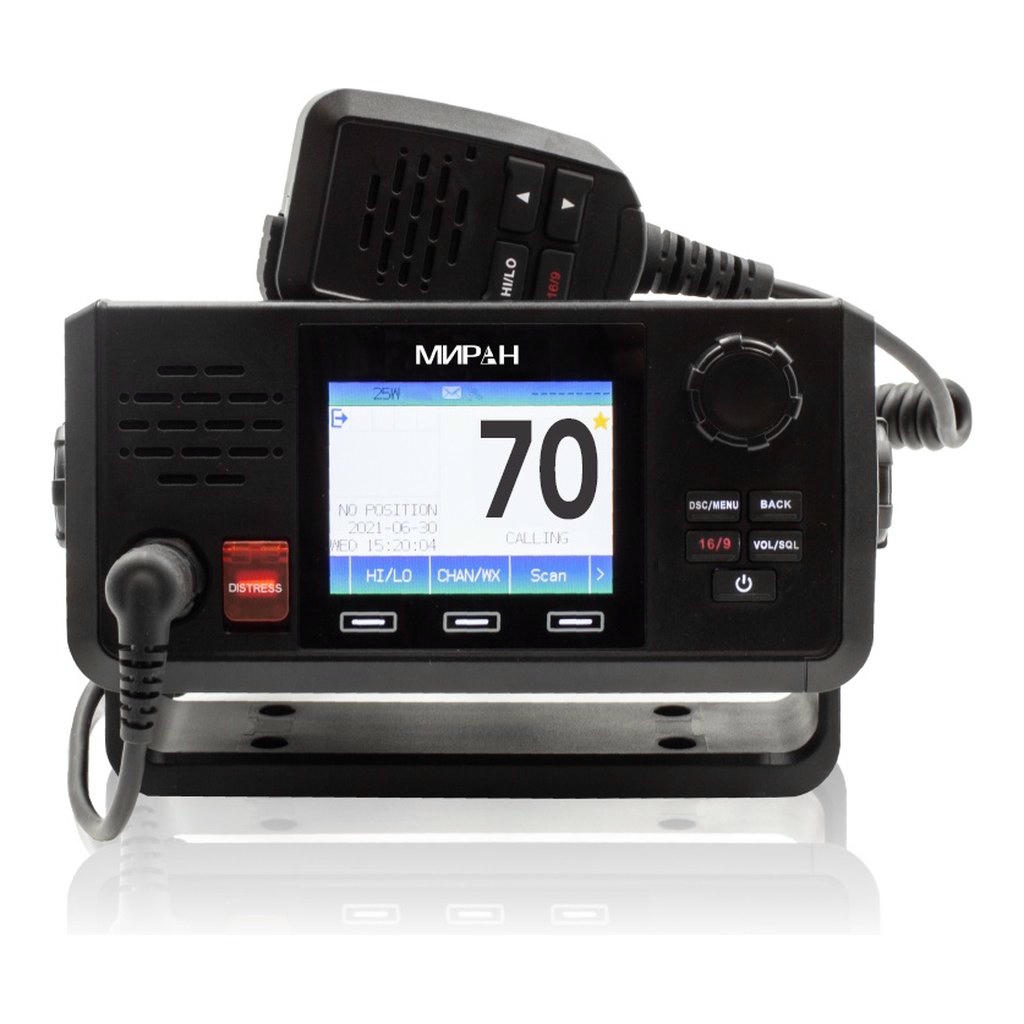

МИРАН УКВ-С-1А

Морская УКВ радиостанция МИРАН УКВ-С-1А с ЦИВ класса А для ГМССБ

МИРАН УКВ-С-1А – судовая УКВ радиостанция с цифровым избирательным вызовом (ЦИВ), обеспечивающая радиотелефонную связь на международных частотах морской подвижной службы 156-174 МГц. Рабочие частоты блока радиостанции составляют 156,025-161,600 МГц на передачу и 156,050-163,275 МГц на приём. Радиоустановка предназначена для установки на борт судна под районы плавания А1, А2, А3 и А4 и соответствует требованиям МЭК 60945, резолюциям ИМО и рекомендациям МСЭ-R по оборудованию ГМССБ. Радиоустановка поддерживает интерфейсы для подключения к судовым системам регистрации данных рейса (VDR) и управления оповещениями на мостике (BAM).

Выходная мощность передатчика МИРАН УКВ-С-1А регулируется между 1 Вт и 25 Вт, что позволяет выбирать между экономичной ближней связью и максимальной дальностью сигнала. Модуляция голосового канала – FM (16K0G3E), модуляция цифрового избирательного вызова – DSC (16K0G2B). Стабильность частоты не превышает ±5 ppm, что обеспечивает точное попадание в частотную сетку без подстройки. Входное сопротивление антенны составляет 50 Ом, коэффициент искажения сигнала – не более 5%.

Чувствительность приёмника составляет не хуже -120 дБм при отношении сигнал/шум SINAD 12 дБ, что обеспечивает уверенный приём слабого голосового сигнала. Чувствительность приёма цифрового избирательного вызова на 70 канале составляет не хуже -117 дБм при коэффициенте ошибок 1%, что определяет дальность автоматического приёма сигналов бедствия и вызовов. Порог срабатывания шумоподавителя по паспорту не превышает 0,22 мкВ – шумоподавитель срабатывает при слабом сигнале и отсекает фоновый шум эфира в его отсутствие, а уровень шумоподавления на 70 канале дополнительно регулируется пользователем в диапазоне от 1 до 10. Встроенный громкоговоритель обеспечивает звуковую мощность 2 Вт, а к установке можно подключить внешний динамик мощностью до 4,5 Вт с выходным сопротивлением 4 Ом.

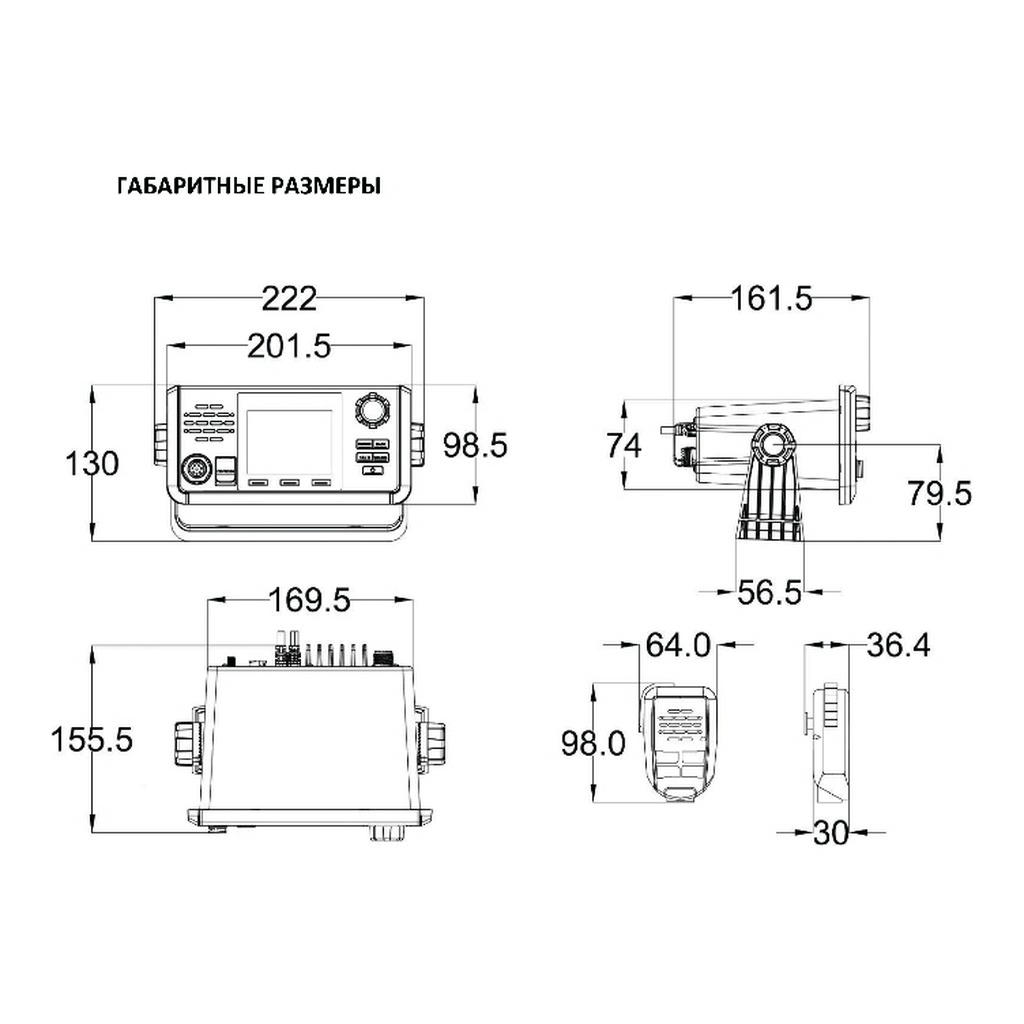

Габариты блока МИРАН УКВ-С-1А составляют 222х161,5х130 мм при массе 1,4 кг. Рабочая температура блока приёмопередатчика – от -15°C до +55°C, а штатная УКВ-антенна МИРАН АШ-1,2-01 работает в расширенном диапазоне от -40°C до +55°C. Степень защиты блока приёмопередатчика, тангенты и преобразователя напряжения соответствует классу IP44, антенна АШ-1,2-01 защищена по классу IP56. Питание радиоустановки – от бортовой сети постоянного тока напряжением 13,8 В (±15%) через предохранитель номиналом 8 А. На дисплей можно вывести данные ГНСС-приёмника, подключаемого по протоколу NMEA 0183 версии 2.0. Интерфейс станции доступен на английском и китайском языках.

Доступные функции

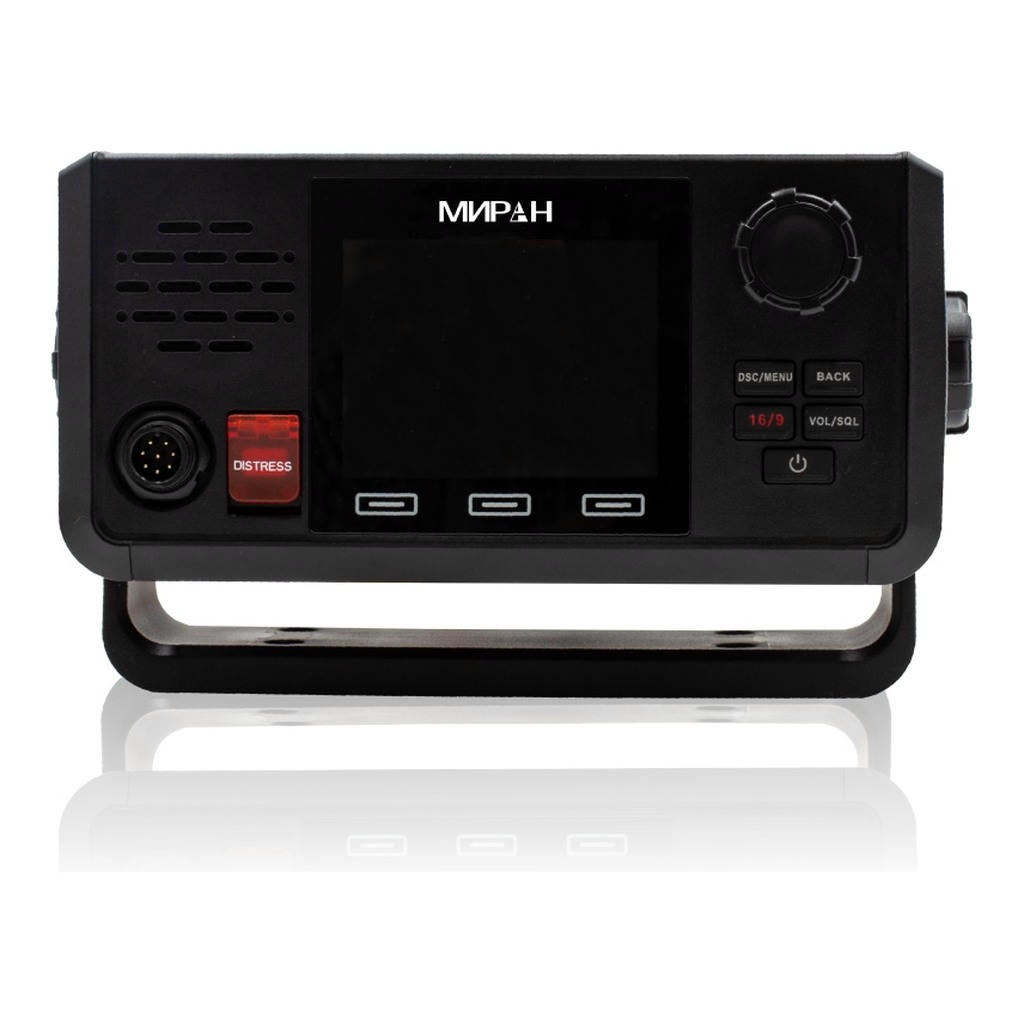

• Оповещение о бедствии одной кнопкой: удержание клавиши DISTRESS запускает обратный отсчёт и передаёт сигнал бедствия с текущими координатами судна
• Цифровой избирательный вызов класса А передаёт и подтверждает сигнал бедствия, ретранслирует его на другие суда, а также выполняет выборочный и групповой вызов, вызов всем судам и морской вызов в заданном районе
• Запрос и приём местоположения по ЦИВ позволяют обмениваться координатами судна без выхода на голосовую связь
• Полуавтоматическая телефонная связь через ЦИВ ускоряет установление голосового канала после цифрового вызова
• 10 предустановленных погодных каналов с переключением одной программной кнопкой между обычными и погодными каналами
• Функция очистки динамика от пыли и воды вибрационным сигналом
• Автоматическое снижение выходной мощности защищает передатчик от перегрева после продолжительной непрерывной передачи
• Подключение ГНСС-приёмника по NMEA 0183 выводит текущие координаты судна на экран установки

Сферы применения

В судовой навигации МИРАН УКВ-С-1А поддерживает связь с берегом при навигационной опасности и координирует манёвры судна с береговыми службами и другими судами.

Радиоустановка применяется как штатное средство связи ГМССБ на судах, поднадзорных РКО и РМРС, и обеспечивает передачу и приём оповещений о бедствии, навигационных предупреждений и метеорологических прогнозов, а также координацию поисково-спасательных операций.

Комплектация

• Радиостанция МИРАН УКВ-С-1А

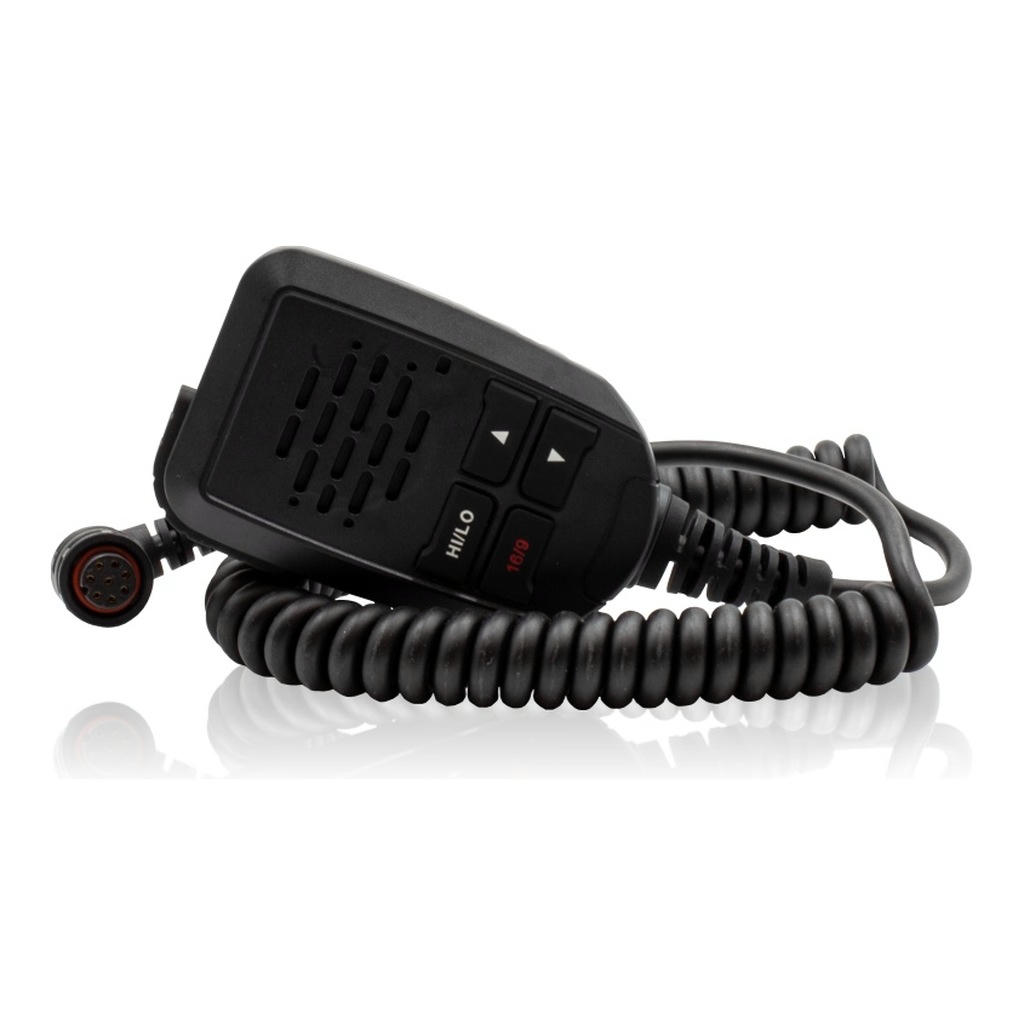

• Тангента ТГ-С-1А
• Преобразователь напряжения ПН24/12
• Стандартный монтажный комплект
• Комплект ЗИП (предохранители)
• Инструкция
• Паспорт на изделие
• Руководство по эксплуатации
