Optim DM-30

Импульсный блок питания Optim DM-30 с регулировкой выходного напряжения

Блок питания Optim DM-30 — импульсный стабилизированный источник постоянного напряжения с регулировкой выхода в пределах 9–15 В для питания КВ- и УКВ-радиостанций и другого радиооборудования от сети 220 В. Схема устройства спроектирована для снижения уровня побочных излучений в КВ- и УКВ-диапазонах.

Входное напряжение — 220 В переменного тока. Выходное напряжение переключается между фиксированным значением 13,8 В и регулируемым диапазоном 9–15 В. Выходной ток составляет 20 А в номинальном режиме и 30 А в максимальном, ток срабатывания защиты — 30 А. Пульсации выходного напряжения при максимальном токе нагрузки не превышают 80 мВ, плавкий предохранитель рассчитан на 5 А.

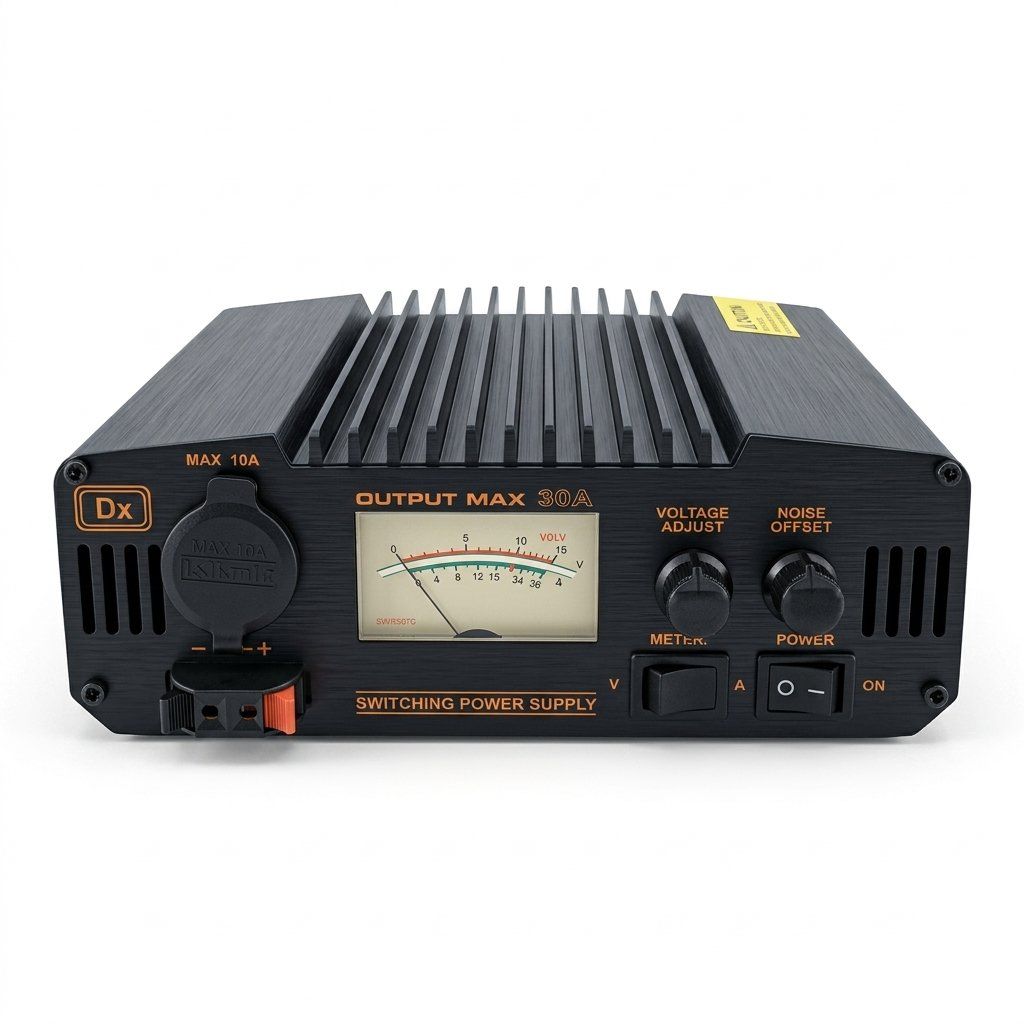

На передней панели DM-30 расположены сетевой выключатель, стрелочный измеритель тока и напряжения с подсветкой и переключателем режимов, выходные клеммы на ток до 3 А, универсальный разъём — аналог автомобильного гнезда прикуривателя с током до 10 А, регулятор выходного напряжения и регулятор Noise off для сдвига тактовой частоты преобразователя. На задней панели находятся вентилятор охлаждения, переключатель режима выхода 13,8 В или 9–15 В, выходные клеммы на ток до 30 А, колодка сетевого кабеля и колодка предохранителя. Габариты корпуса — 190×69×181 мм, масса — 2,3 кг.

Совместимое оборудование

• Автомобильные радиостанции Си-Би диапазона с питанием 13,8 В постоянного тока
• Мобильные и базовые КВ- и УКВ-радиостанции с током потребления до 20 А
• Зарядные устройства и вспомогательное радиооборудование с номинальным питанием 12–13,8 В

Рекомендуется для рабочих мест, где к одному источнику подключается радиостанция и оборудование с отличающимся напряжением питания, а также для лабораторной проверки аппаратуры в диапазоне 9–15 В.

Комплектация

• Блок питания Optim DM-30 — 1 шт.
• Кабель питания — 1 шт.
• Инструкция — 1 шт.
• Упаковка — 1 шт.
