Project 868-N

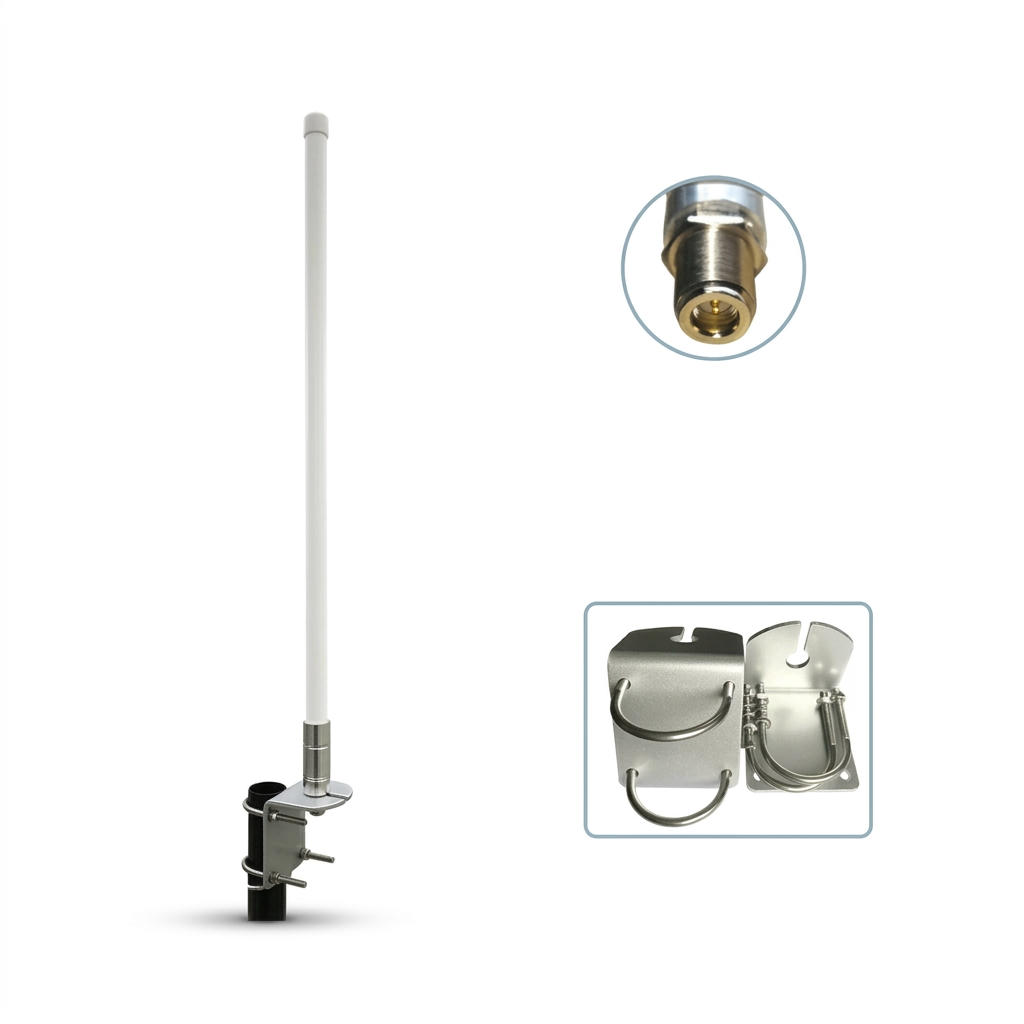

Антенна базовая Project 868-N 820-890 МГц ISM 868 8 дБи N-гнездо

Project 868-N, вертикальная всенаправленная антенна участка 820-890 МГц, обслуживает базовые узлы систем на нерегулируемом диапазоне ISM 868 МГц. На этом участке работают пожарная и охранная радиосигнализация, телеметрия, телеуправление и сети LoRa, которым нужна стабильная антенна на стороне приёмника или шлюза. Коллинеарная схема прижимает излучение к горизонту, и усиление 8 дБи показывает, насколько плотнее сигнал по сравнению с изотропным источником. Значение КСВ не хуже 1.5 удерживает отражённую мощность в пределах четырёх процентов. Допустимая мощность 100 Вт многократно перекрывает выход типовых передатчиков ISM, и запас идёт на надёжность. Входное сопротивление 50 Ом согласуется со стандартным коаксиальным трактом. Полоса согласования шире самого участка ISM, и антенна остаётся согласованной при уходе частоты передатчика к краям диапазона.

Излучатель из меди и алюминия заключён в стеклопластиковый корпус высотой 60 см, стойкий к осадкам и ультрафиолету. Рабочая температура от минус 50 до плюс 80 градусов позволяет держать антенну на улице в любом климате. L-образный кронштейн с креплением на мачту входит в комплект, антенну ставят на трубу или стену без подбора крепежа. Резьбовой разъём N-гнездо держит согласование на частотах около гигагерца и не разбалтывается от ветра. Project 868-N выносят выше крыши и металлических конструкций, ведь короткая волна легко затеняется. Стык с вилкой N-штекер закрывают лентой, а кабель до шлюза делают коротким, чтобы не терять сигнал в фидере. Корпус не требует сезонного обслуживания и не собирает наледь.

Совместимость

• Шлюзы и базовые станции LoRa и LoRaWAN диапазона 868 МГц
• Приёмники охранной и пожарной радиосигнализации на 868 МГц
• Модемы телеметрии и телеуправления ISM 868
• Фидерные тракты 50 Ом с разъёмом N-штекер

Рекомендации по применению

Антенну Project 868-N ставят на узлах пожарной и охранной сигнализации, шлюзах интернета вещей, диспетчерских телеметрии на объектах ЖКХ, энергетики и сельского хозяйства. Высокое усиление расширяет радиус сбора данных с датчиков без увеличения мощности передатчиков. Кронштейн из комплекта сокращает монтаж до крепления на трубу и подключения кабеля.

Комплектация

• Антенна Project 868-N
• L-образный кронштейн с креплением на мачту
• Паспорт изделия
