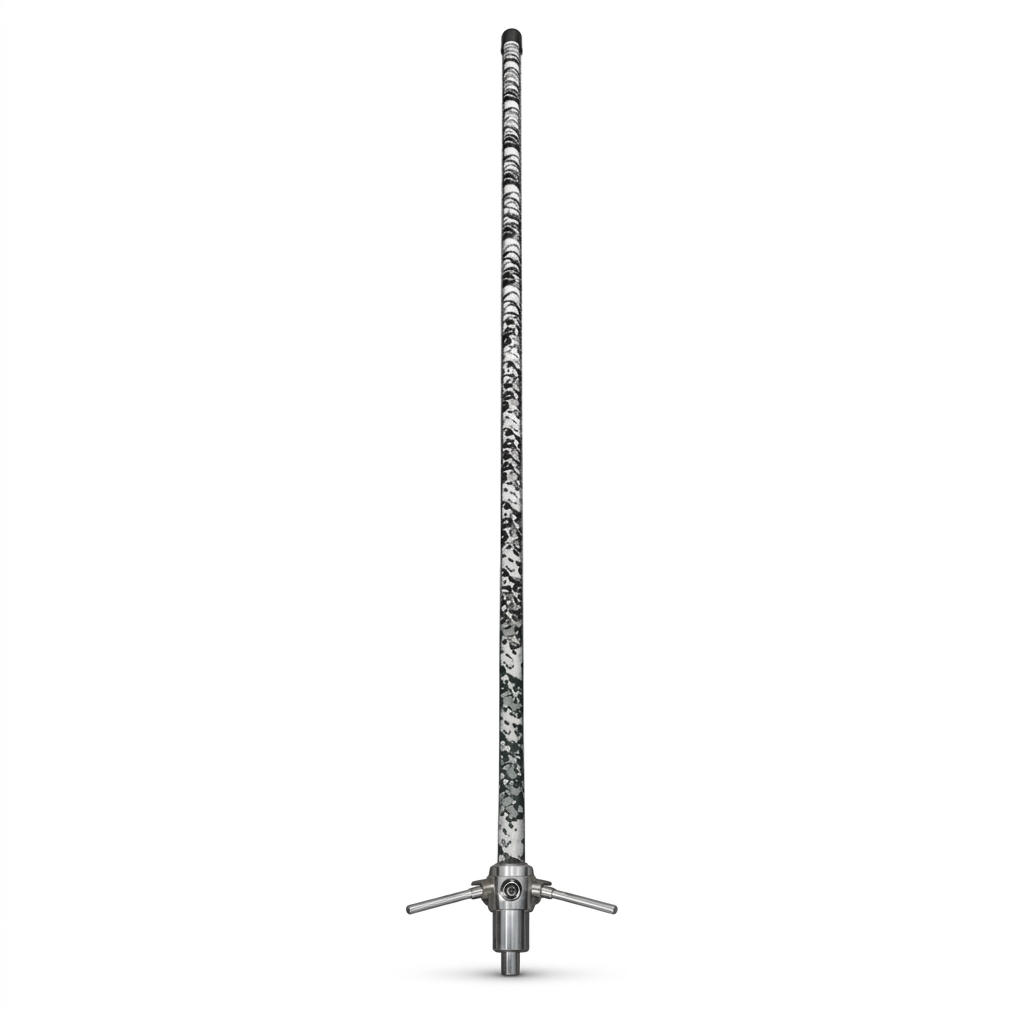

Антенна базовая вертикальная Project BC-100 CAMO 134-174 МГц камуфляж 4.5 дБи
Project BC-100 CAMO, стационарная антенна диапазона 134-174 МГц в оболочке защитной раскраски, обслуживает базовые станции и ретрансляторы там, где заметная белая мачта нежелательна. Рабочая полоса накрывает служебный участок УКВ от нижней границы речного и лесного хозяйства до верхних частот подвижной связи. Электрическая длина 5/8 волны концентрирует излучение у горизонта, откуда и берётся усиление 4.5 дБи относительно изотропного излучателя. По уровню КСВ равному 3 антенна держит полосу 3 МГц, что задаёт ширину участка, внутри которого её настраивают на конкретную частоту. Круговая диаграмма в горизонтальной плоскости одинаково обслуживает абонентов со всех азимутов. Предельная мощность 200 Вт и входное сопротивление 50 Ом позволяют включать антенну в тракт стационарной радиостанции без согласующих устройств. Стационарное исполнение рассчитано на постоянную работу на мачте без сезонного демонтажа.
Камуфляжный рисунок нанесён на обтекатель из стеклопластика, который не пропускает влагу к активному элементу и не выцветает под солнцем. Полотно высотой 170 см дополняют три противовеса по 50 см, они образуют противовес излучателю и стабилизируют диаграмму. Масса антенны 0.9 кг не создаёт заметной нагрузки на лёгкую мачту. Комплект крепления садится на трубу диаметром 30-62 мм, а стойкость к ветру 60 м/с рассчитана на открытую установку. Настройку на рабочую частоту выполняют подрезкой штыря по таблице из инструкции, выставив антенну Project BC-100 CAMO по отвесу. Стык разъёма SO-239 с фидером герметизируют лентой, а мачту заземляют по правилам грозозащиты. Хомуты и метизы из комплекта не ржавеют и не оставляют потёков на камуфляжной оболочке.
Совместимость
- Базовые станции и ретрансляторы диапазона 134-174 МГц
- Радиостанции лесного, охотничьего и егерского хозяйства на VHF
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project BC-100 CAMO выбирают для лесничеств, охотничьих хозяйств, полевых лагерей и объектов, где антенна не должна выделяться на фоне деревьев. Защитная раскраска скрывает мачту среди растительности, а круговая диаграмма покрывает угодья во всех направлениях от базы. Штатное крепление позволяет перенести антенну на другую трубу за несколько минут.
Комплектация
- Антенна Project BC-100 CAMO
- Противовесы
- Комплект крепления на мачту
- Инструкция
