Антенна базовая вертикальная Project BC-100S 115-174 МГц авиадиапазон 3.4 дБи
Project BC-100S, вертикальная антенна с расширенной вниз рабочей полосой, принимает и излучает от 115 до 174 МГц и закрывает одновременно авиационный участок и служебный УКВ. Такой охват нужен наземным пунктам, которые ведут связь с бортами на авиационных частотах и с наземными службами на частотах подвижной связи. Излучатель с электрической длиной 5/8 волны формирует диаграмму, прижатую к горизонту, и усиление 3.4 дБи описывает выгоду относительно изотропного источника на широкой полосе. Круговая диаграмма в горизонтальной плоскости не требует ориентации антенны при монтаже. Допустимая мощность 100 Вт соответствует выходу авиационных и служебных базовых радиостанций. Входное сопротивление 50 Ом согласуется с типовым коаксиальным фидером без переходных устройств. Одна антенна на две службы упрощает антенно-фидерное хозяйство пункта и экономит место на мачте.

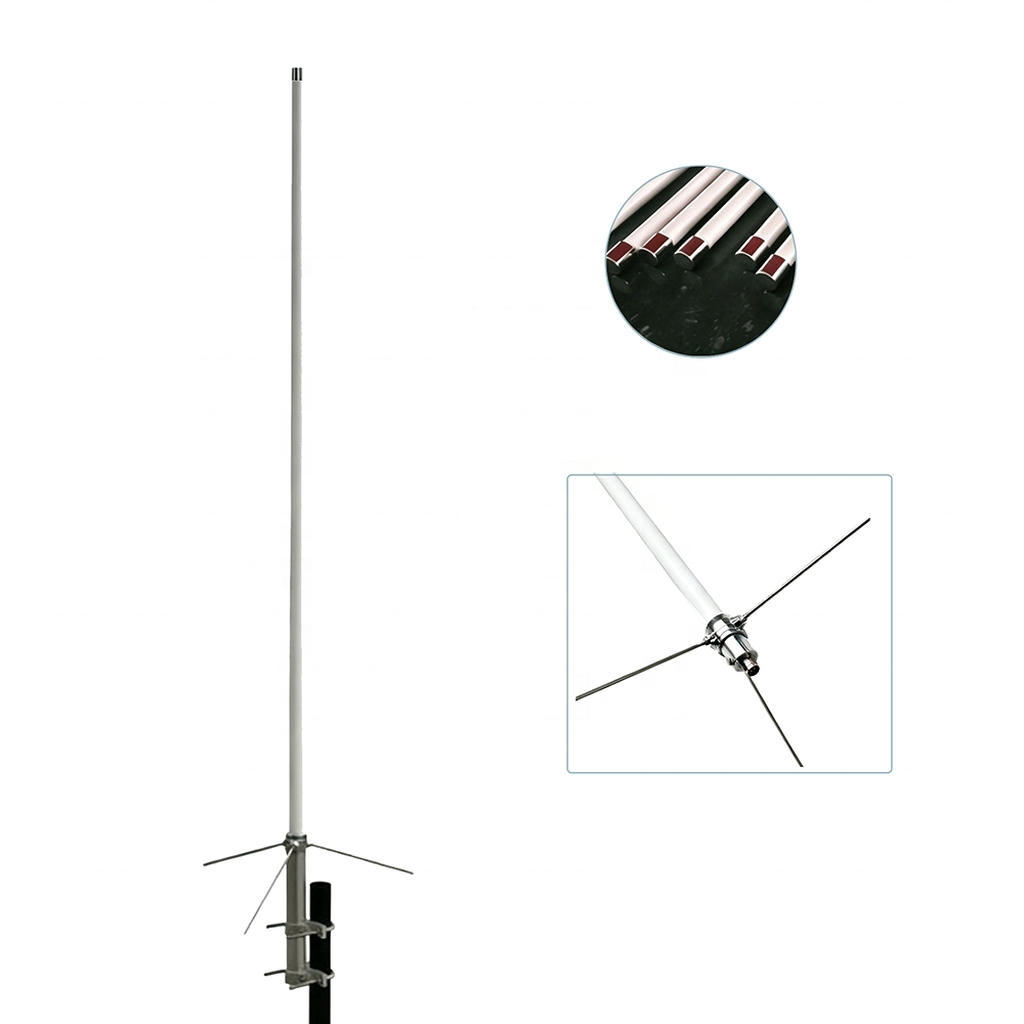

Излучатель скрыт в стеклопластиковом обтекателе, который держит форму под ветром и не пропускает влагу внутрь. Высота антенны 170 см, три противовеса по 52 см раскрывают диаграмму и разгружают оплётку фидера от синфазных токов. Масса 1.2 кг вместе с креплением рассчитана на обычную трубчатую мачту. Хомуты садятся на трубу диаметром от 30 до 62 мм, а конструкция выдерживает ветер до 60 м/с. Антенну Project BC-100S выносят выше окружающих строений, ведь именно высота установки определяет радиогоризонт при работе с воздушными судами. Разъём SO-239 в основании принимает вилку PL-259 и после стыковки закрывается герметизирующей лентой. Заземление мачты и разрядник в фидере защищают аппаратуру от грозовых наведений. Полотно и противовесы собирают на земле, а затяжку хомутов проверяют перед подъёмом на мачту.
Совместимость
- Наземные авиационные радиостанции диапазона 118-137 МГц
- Базовые станции и ретрансляторы диапазона 136-174 МГц
- Стационарные радиостанции с выходной мощностью до 100 Вт
- Фидерные тракты 50 Ом с разъёмом PL-259
Рекомендации по применению
Антенну Project BC-100S ставят на площадках малой авиации, вертолётных площадках, аэроклубах и в диспетчерских, которым нужно слышать борта и наземные службы с одной мачты. Широкий охват избавляет от второй антенны и второго фидера, а круговая диаграмма не оставляет слепых секторов. Крепление на трубу позволяет вынести антенну на крышу диспетчерского здания без сложных конструкций.

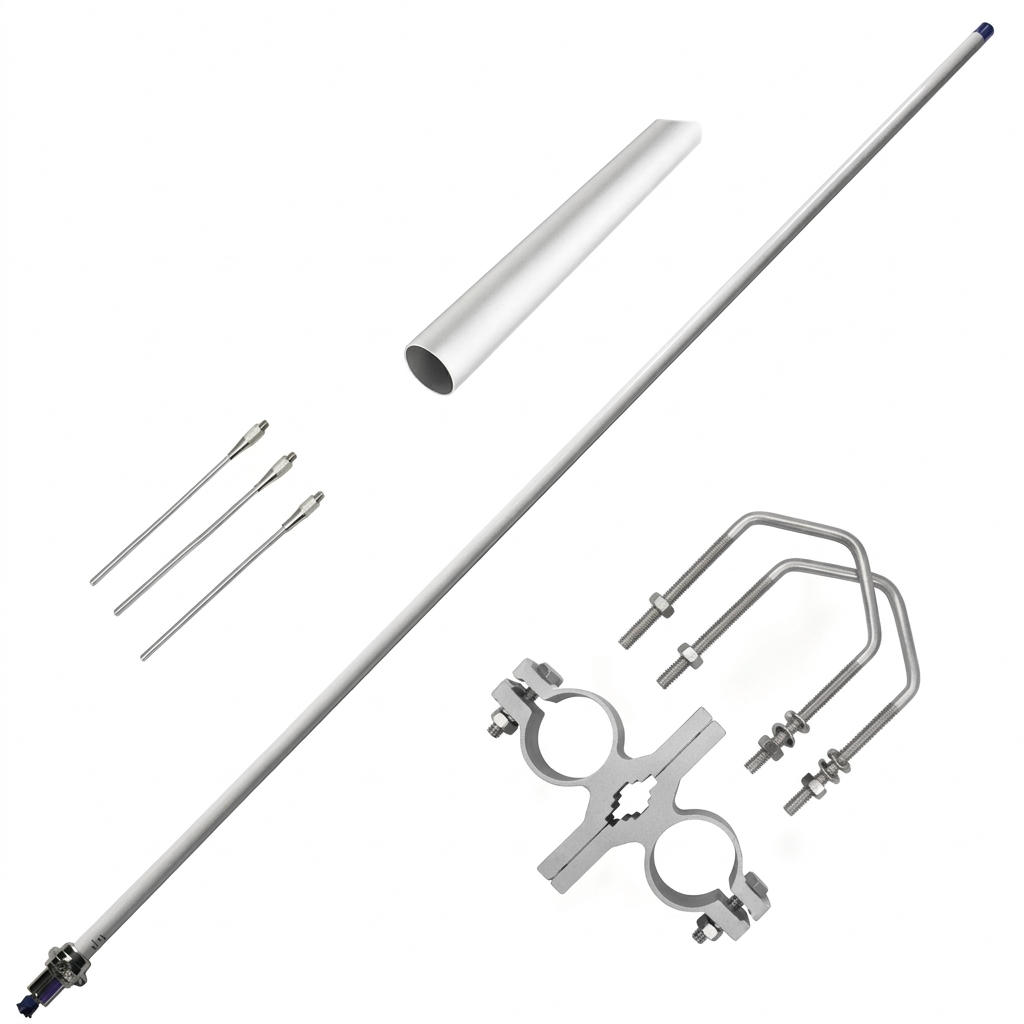

Комплектация
- Антенна Project BC-100S
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
