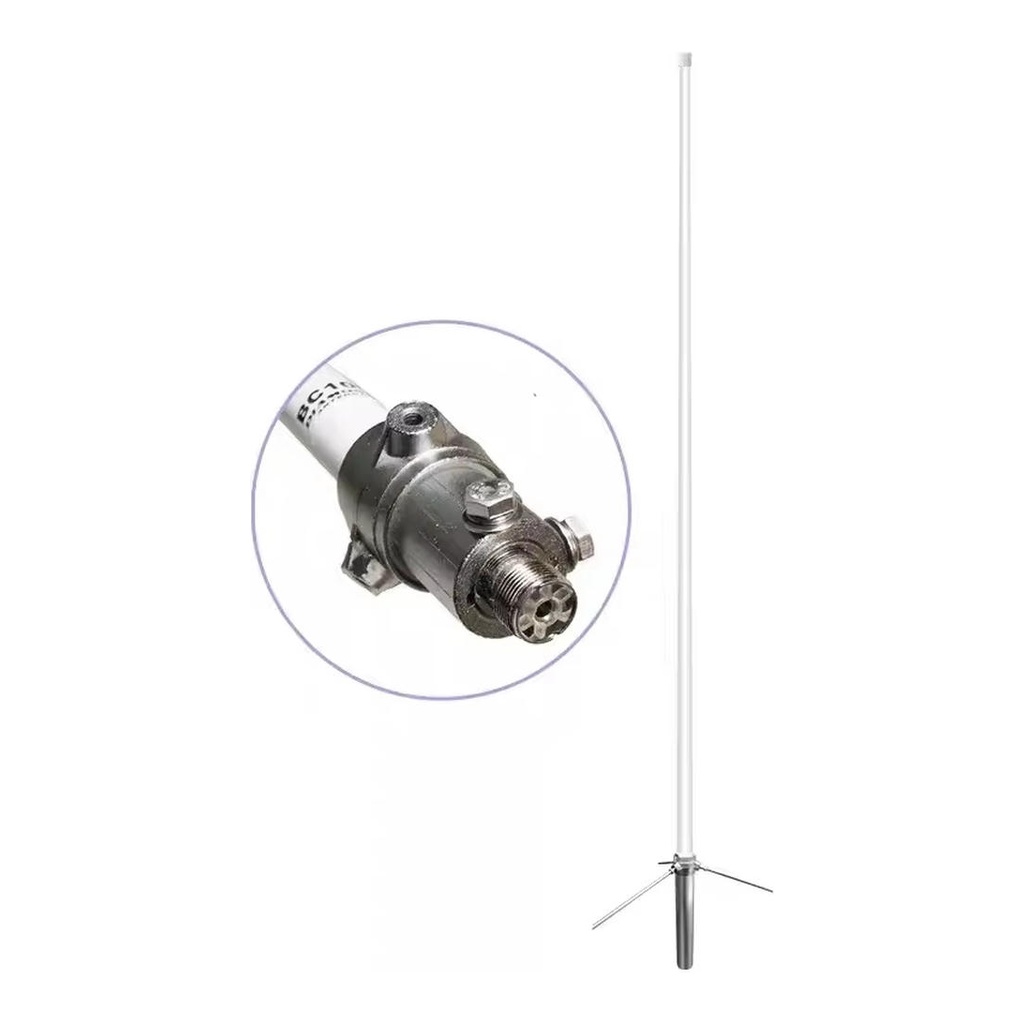

Антенна базовая коллинеарная Project BC-200N 430-490 МГц 6.5 дБ разъём N

Project BC-200N, коллинеарная антенна UHF из трёх секций 5/8 волны, работает в составе базовых станций и ретрансляторов 430-490 МГц. Участок охватывает основные служебные сети дециметровых волн, включая частоты DMR-ретрансляторов 450-470 МГц. Три синфазных излучателя складывают поля у горизонта и гасят их в зените, и усиление 6.5 дБ показывает, насколько сжатый вертикальный лепесток выгоднее одиночного вибратора. Круговая диаграмма в горизонтальной плоскости закрывает абонентов со всех сторон от мачты. Полоса 8 МГц задаёт окно вокруг частоты настройки, в которое укладывают дуплексную пару ретранслятора. Значение КСВ не выше 1.5 означает, что в фидер возвращается около 4 % мощности, а остальное уходит в эфир. Входное сопротивление 50 Ом согласуется со стандартным фидером без трансформаторов, подводимая мощность ограничена уровнем 150 Вт.

Излучатели закрыты стеклопластиковым обтекателем, который бережёт их от осадков и ультрафиолета. Высота антенны равна 1.7 м, в нижней части стоят короткие радиальные противовесы из комплекта. Индекс N в обозначении указывает на разъём N-female, который герметичнее резьбового SO-239 и принят в профессиональных фидерных трактах. Лёгкий корпус массой около 0.9 кг рассчитан на ветер до 60 м/с. Антенну Project BC-200N держат на трубе диаметром от 30 до 62 мм хомуты из комплекта, противовесы затягивают Г-образным ключом, который лежит в коробке. Корпус выставляют по отвесу, стык кабеля закрывают от влаги. Резонанс подгоняют под свою частоту по инструкции и контролируют КСВ-метром. Излучение поляризовано вертикально, в одной плоскости с антеннами абонентских станций.

Совместимость

Ретрансляторы и базовые станции UHF диапазона 430-490 МГц
Ретрансляторы DMR Hytera, Motorola, Kirisun, Caltta с дуплексером
Фидерные тракты 50 Ом с разъёмом N-male на кабеле
Грозоразрядники с разъёмами типа N

Комплектация

Антенна Project BC-200N
Радиальные противовесы
Крепление к мачте
Г-образный ключ
Инструкция
Упаковка

Характеристики

Диапазон частот, МГц	430-490
Усиление, дБ	6.5
Допустимая мощность, Вт	150
КСВ, не хуже	1.5
Входное сопротивление, Ом	50
Тип разъема	N-female
Угол излучения H-плос 3dB	360
Поляризация	вертикальная
Высота, см	170
Вес, кг	0.9
Диаметр мачты, мм	30-62
Допустимая скорость ветра, м/с	60
Материал РПУ	стеклопластик
Тип исполнения	всепогодное
Количество элементов	3
Поддержка MIMO	Нет
Крепление	хомуты на мачту из комплекта
