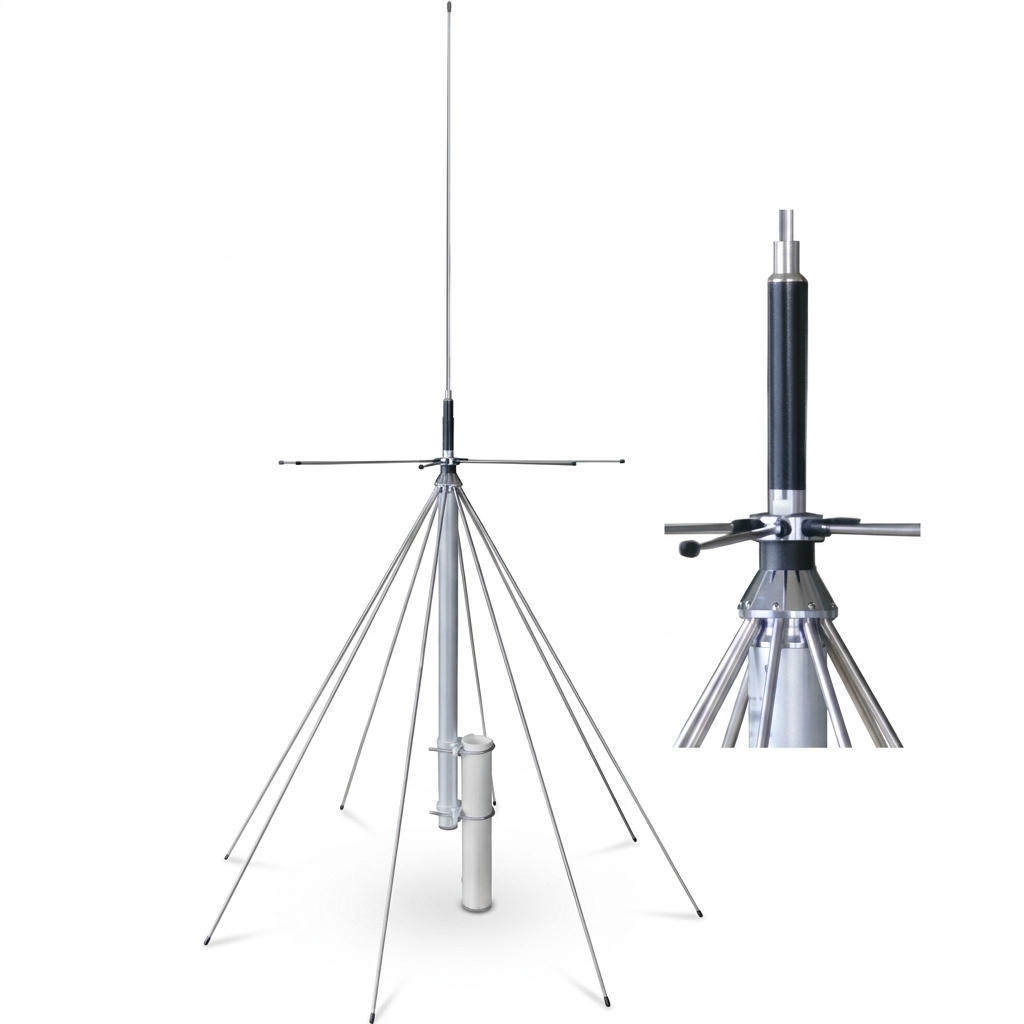

Антенна базовая широкополосная дискоконусная Project D-130 25-1300 МГц
Project D-130, широкополосная дискоконусная антенна, принимает сигналы во всём участке 25-1300 МГц и передаёт на любительских частотах 50, 144, 430, 904 и 1200 МГц. Дискоконусная схема, диск над конусом из радиальных элементов, сохраняет согласование на десятках октав без подстройки, что и делает антенну универсальной для сканирующих приёмников. Усиление 2.15 дБи соответствует полуволновому диполю, диаграмма в горизонтальной плоскости круговая, поляризация вертикальная. Допустимая мощность 200 Вт на передающих частотах и 20 Вт на участке 50 МГц задаёт границы работы с трансиверами. Входное сопротивление 50 Ом согласуется со стандартным коаксиальным трактом. Такая антенна заменяет несколько узкополосных штырей на одной мачте, когда важнее охват, чем усиление.
Конус из радиальных элементов и диск в верхней части собирают на земле, высота антенны в сборе 170 см при максимальном диаметре 84 см, масса около 1 кг. DC-заземление отводит статику, накопленную на металле в сухую погоду, а от прямого удара молнии ставят разрядник в тракте. Крепление рассчитано на трубу диаметром от 25 до 50 мм, что подходит и для лёгких телескопических мачт. Открытая металлическая конструкция без обтекателя слабо парусит и переносит ветер и обледенение. Project D-130 выносят выше крыши и антенн других служб, ведь широкополосный приём чувствителен к помехам от близких передатчиков. Стык разъёма SO-239 с вилкой PL-259 закрывают лентой, мачту заземляют. Собранную антенну проверяют на затяжку всех радиальных элементов, ведь ослабленный элемент нарушает симметрию конуса и согласование.
Совместимость
- Сканирующие приёмники и SDR-приёмники диапазона 25-1300 МГц
- Многодиапазонные трансиверы на 50, 144, 430, 904 и 1200 МГц
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project D-130 ставят у радиомониторинга, служб радиоконтроля, радиолюбителей со сканерами и на объектах, где один приёмник должен слышать авиацию, морскую связь, службы и любительские диапазоны. Одна антенна и один фидер закрывают весь интересующий спектр без переключений. Лёгкая конструкция позволяет поднять её на телескопическую мачту.
Комплектация
- Антенна Project D-130 в разобранном виде
- Комплект крепления на мачту
- Инструкция по сборке
