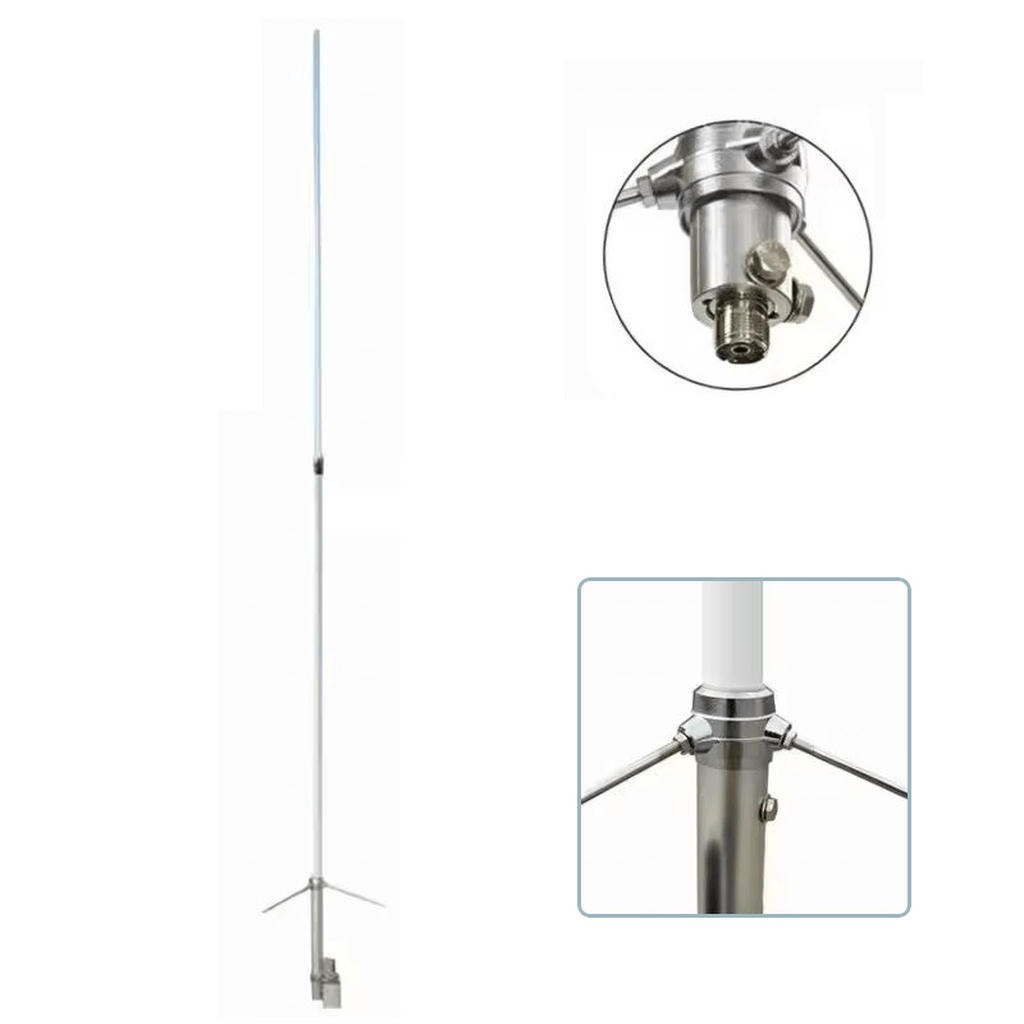

Антенна базовая коллинеарная Project F-22U 405-512 МГц 10 дБи
Project F-22U, коллинеарная антенна из шести синфазных излучателей по 5/8 волны, работает в базовых станциях и ретрансляторах дециметрового участка 405-512 МГц. Шесть вибраторов в одну линию складывают поля у горизонта и почти полностью гасят излучение вверх, что и даёт усиление 10 дБи относительно изотропного излучателя. Рабочая полоса 7 МГц описывает участок, внутри которого антенна держит согласование после настройки на частоту сети. Диаграмма в горизонтальной плоскости остаётся круговой, и одна позиция обслуживает абонентов по всем направлениям. Допустимая мощность 150 Вт соответствует выходу ретрансляторов и стационарных радиостанций UHF. Входное сопротивление 50 Ом согласуется со стандартным коаксиальным трактом. Столь высокое усиление на короткой длине возможно только на дециметровых волнах, где шесть элементов укладываются в компактное полотно.
Излучатели закрыты стеклопластиковым корпусом высотой 3.2 м, который переносит ветер до 60 м/с без деформации полотна. Крепление рассчитано на трубу диаметром от 30 до 62 мм, антенну поднимают по отвесу и стягивают хомутами. Противовесы из комплекта отсекают синфазные токи с оплётки фидера, что удерживает диаграмму симметричной. Project F-22U располагают выше окружающих конструкций, ведь на дециметровых волнах любой металл рядом с полотном создаёт провалы в диаграмме. Разъём SO-239 принимает вилку PL-259, стык герметизируют самослипающейся лентой. Заземление мачты и разрядник в тракте отводят грозовые наведения от аппаратуры. Гладкий корпус не собирает наледь, и зимой антенна не меняет ветровую нагрузку на мачту.
Совместимость
- Базовые станции и ретрансляторы диапазона 405-512 МГц
- Стационарные радиостанции UHF с выходной мощностью до 150 Вт
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project F-22U применяют на ретрансляторах предприятий, в сетях охраны и логистики, на объектах с протяжённой территорией, где дециметровая сеть должна дотягиваться до дальних корпусов. Высокое усиление даёт запас уровня на границе зоны без увеличения мощности передатчика. Крепление на трубу позволяет вынести полотно выше конька крыши.
Комплектация
- Антенна Project F-22U
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
