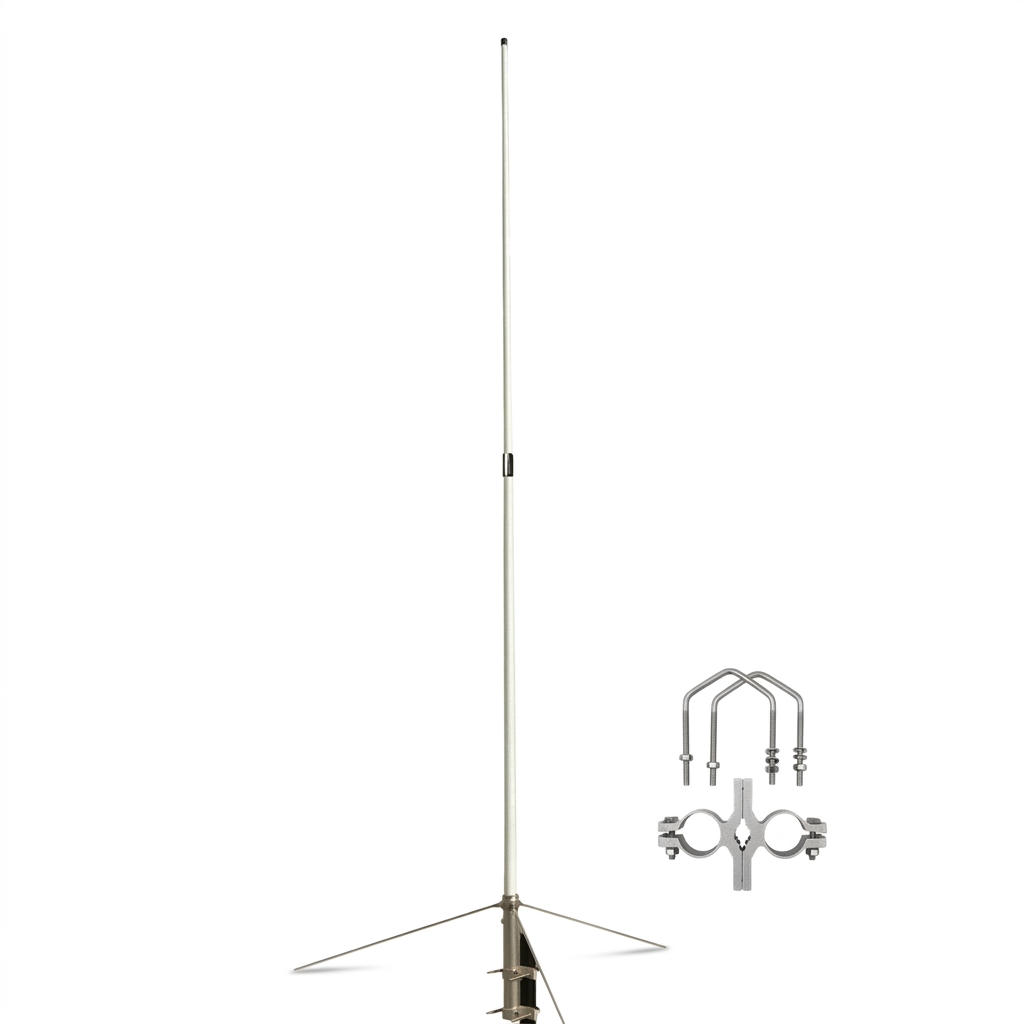

Антенна базовая двухдиапазонная Project X-200VU-N 144-148/430-460 МГц 6/8 дБи N-гнездо
Project X-200VU-N, двухдиапазонная коллинеарная антенна с разъёмом N-гнездо, работает в базовых станциях на участках 144-148 МГц и 430-460 МГц. Конструкция повторяет модель X-200VU, два излучателя по 5/8 волны обслуживают метровый диапазон и четыре дециметровый, а отличие сводится к резьбовому разъёму N вместо SO-239. Усиление 6 дБи на VHF и 8 дБи на UHF получено сужением вертикального лепестка в каждом тракте. Резьбовое соединение N сохраняет согласование на дециметровых волнах лучше, чем разъём UHF, и не пропускает влагу при правильной герметизации. Значение КСВ не хуже 1.4 держит потери на отражение ниже трёх процентов. Мощность до 200 Вт и входное сопротивление 50 Ом позволяют работать с мощными станциями и ретрансляторами. Оба тракта сведены внутри полотна на общий выход, и дуплексер не требуется.
Полотно высотой 2.5 м закрыто стекловолоконным покрытием, которое переносит осадки, ультрафиолет и ветровые нагрузки. Крепление рассчитано на трубу диаметром от 30 до 62 мм, антенну поднимают по отвесу и стягивают хомутами. Противовесы из комплекта снимают синфазные токи с фидера, и круговая диаграмма не перекашивается. Project X-200VU-N ставят выше металлических конструкций крыши, так как дециметровая решётка чувствительна к затенению. Вилку N-штекер фидера затягивают до упора и закрывают самослипающейся лентой. Мачту заземляют, в тракт ставят разрядник от грозовых наведений. Ветровая стойкость соответствует остальным моделям серии, корпус не собирает наледь и не меняет нагрузку на мачту зимой.
Совместимость
- Двухдиапазонные базовые радиостанции и ретрансляторы VHF/UHF до 200 Вт
- Радиолюбительские станции диапазонов 2 м и 70 см
- Фидерные тракты 50 Ом с разъёмом N-штекер
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project X-200VU-N выбирают для объектов с длинными фидерными трассами на кабеле с разъёмами N, для профессиональных двухдиапазонных узлов и клубных станций, где важна герметичность и стабильность стыка. Синфазные решётки на обоих диапазонах дают дальность выше, чем у одиночного штыря. Одно полотно закрывает две сети с одной мачты.
Комплектация
- Антенна Project X-200VU-N
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
