Project X-520VU

Антенна базовая двухдиапазонная Project X-520VU 143-148/430-460 МГц 8.5/11.8 дБи

Project X-520VU, двухдиапазонная коллинеарная антенна старшей серии, рассчитана на базовые станции и ретрансляторы участков 143-148 МГц и 430-460 МГц. Метровый тракт собран из трёх излучателей по 5/8 волны, дециметровый из восьми элементов по 5/8 волны с ёмкостной нагрузкой, укорачивающей каждый вибратор. Усиление 8.5 дБи на VHF и 11.8 дБи на UHF показывает, насколько узкий вертикальный лепесток плотнее излучения изотропного источника. Столь узкая диаграмма требует точной вертикали, наклон полотна уводит энергию мимо абонентов. Значение КСВ не хуже 1.5 удерживает отражённую мощность в пределах четырёх процентов на обоих участках. Допустимая мощность 150 Вт при входном сопротивлении 50 Ом соответствует выходу ретрансляторов. Дуплексер на общем фидере не нужен, оба тракта сведены внутри полотна.

Стеклопластиковый корпус из трёх секций с металлическими муфтами защищает решётки обоих диапазонов и придаёт полотну высотой 5.2 м жёсткость. Ветровая стойкость 50 м/с рассчитана на открытую мачту, при большой высоте установки ставят растяжки. Крепление охватывает трубу диаметром от 30 до 62 мм. Секции Project X-520VU стыкуют на земле, затягивают муфты и поднимают полотно по отвесу силами двух монтажников. Противовесы у основания отсекают синфазные токи с фидера. Разъём SO-239 герметизируют лентой после стыковки с вилкой PL-259, мачту заземляют и защищают разрядником. Гладкая поверхность секций не задерживает наледь, и зимой длинное полотно не набирает лишнюю массу.

Совместимость

• Двухдиапазонные ретрансляторы и базовые станции VHF/UHF до 150 Вт
• Радиолюбительские ретрансляторы диапазонов 2 м и 70 см
• Фидерные тракты 50 Ом с разъёмом PL-259
• Крепления мачты Project S-1 и Project S3

Рекомендации по применению

Антенну Project X-520VU ставят на двухдиапазонных ретрансляторах районного масштаба, на вышках коллективных радиостанций и на узлах связи с большой зоной обслуживания. Максимальное усиление в двухдиапазонной линейке позволяет закрыть территорию с одной позиции. Секционная сборка упрощает доставку длинного полотна на объект.

Комплектация

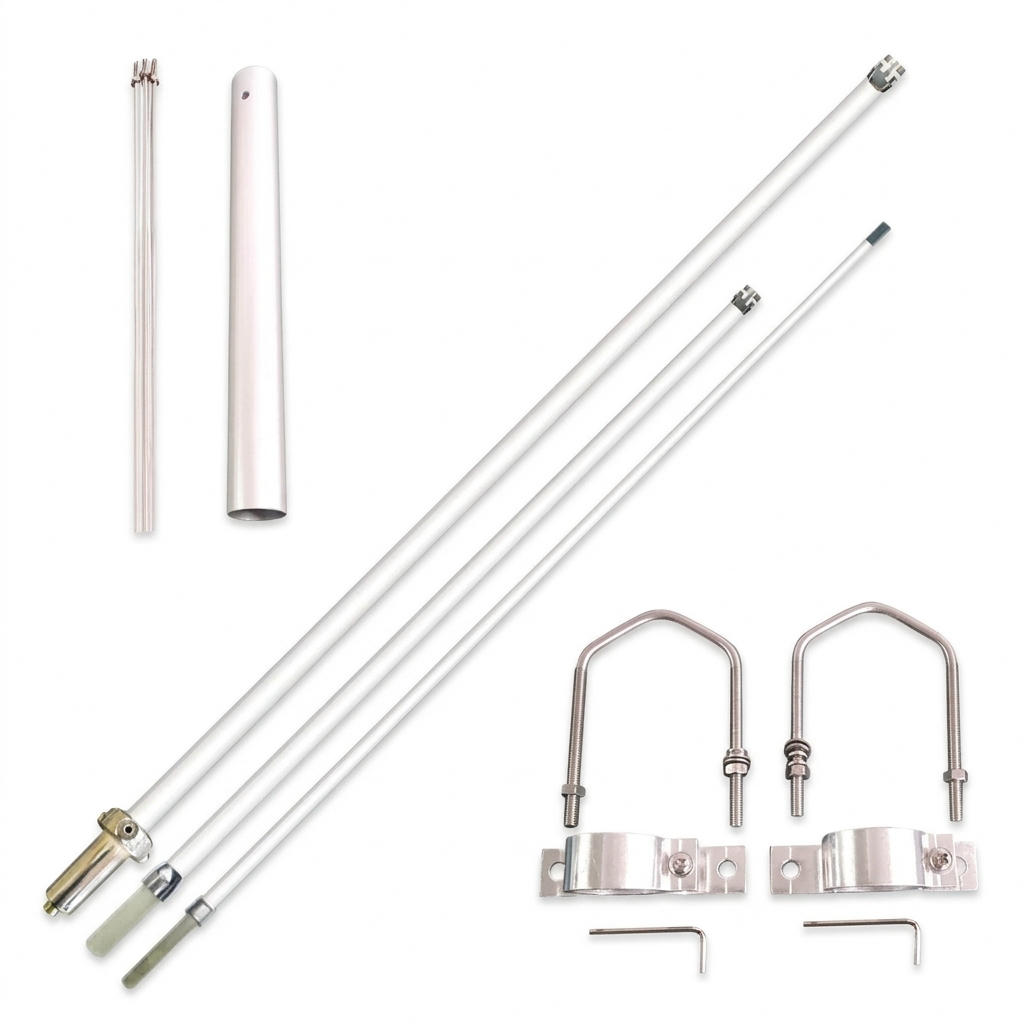

• Антенна Project X-520VU в трёх секциях
• Противовесы
• Комплект крепления на мачту
• Г-образный ключ
• Инструкция
