Гибридный передающий комбайнер Radial CHM-2V-50D для диапазона 420-490 МГц
Комбайнер предназначен для объединения 2 передатчиков в единую антенно-фидерную систему без жёстких требований к разнесению частот. Решение подходит для узлов UHF радиосвязи, где важно сократить количество антенн и обеспечить стабильную работу нескольких каналов.

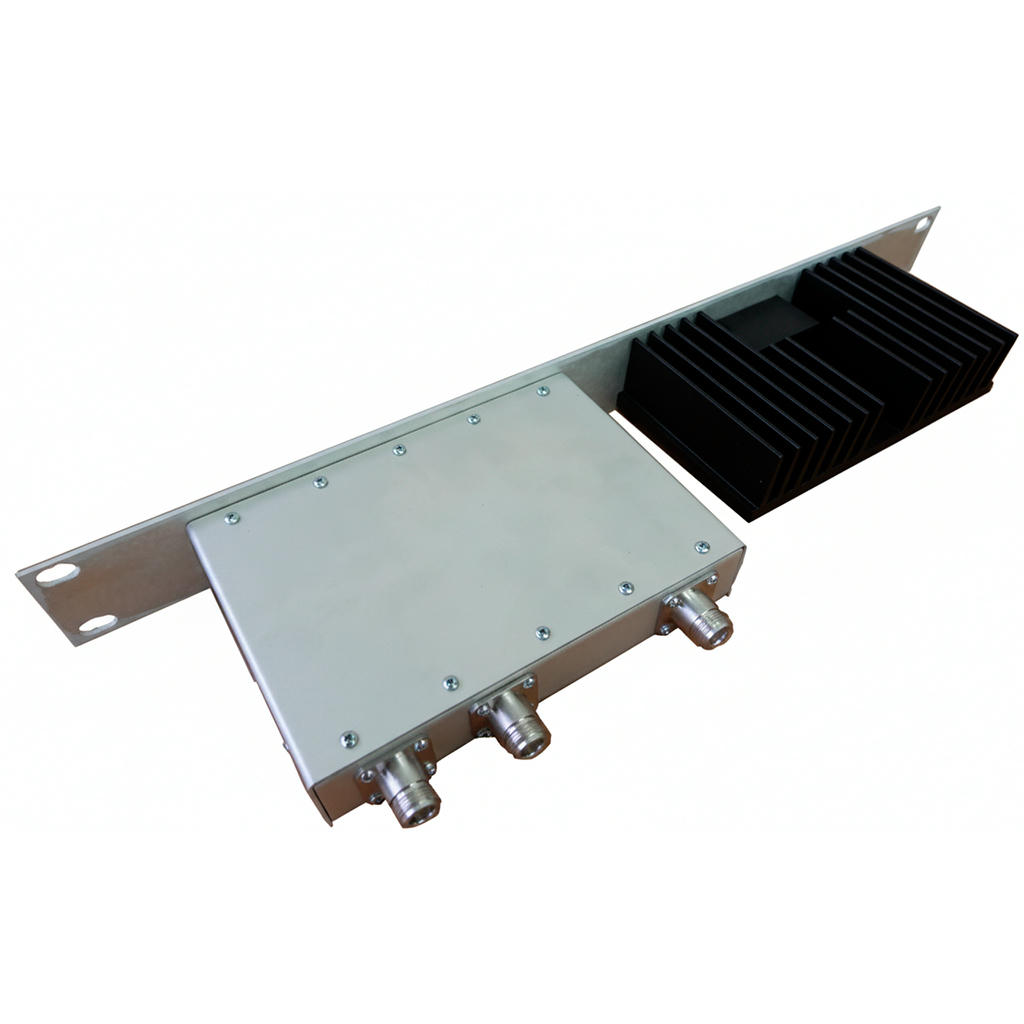

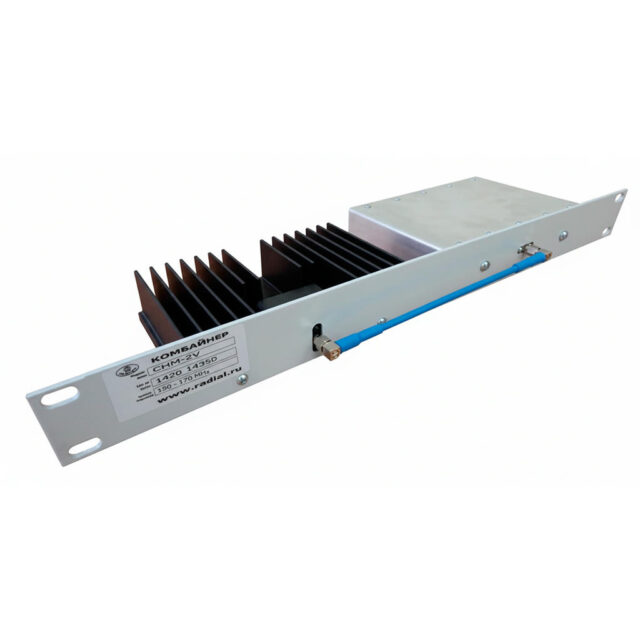

Аппарат выполнен в экранированном металлическом корпусе для монтажа в 19-дюймовую стойку. Внутри размещены гибридные модули, ферритовые вентили и высокомощные нагрузки, рассчитанные на рассеивание части подводимой мощности и интермодуляционных продуктов, возникающих при совместной работе нескольких передатчиков.
Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Широкополосный характер комбайнера упрощает изменение частот и позволяет подключать новые каналы без перестройки сложных фильтровых элементов.
Модель CHM-2V-50D рассчитана на работу в диапазоне 420-490 МГц и объединяет до 2 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 7.2 дБ, при этом развязка между каналами достигает 50 дБ, а КСВ на антенном порту не хуже 1,3.
Комбайнер рекомендуется устанавливать в непосредственной близости к точке ввода антенно-фидерного тракта, что снижает дополнительные потери в кабеле. При монтаже важно обеспечивать надёжное заземление корпуса и контролировать КСВ на выходе, а также состояние балластных нагрузок.
Комплектация
- Гибридный комбайнер Radial CHM-2V-50D
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
