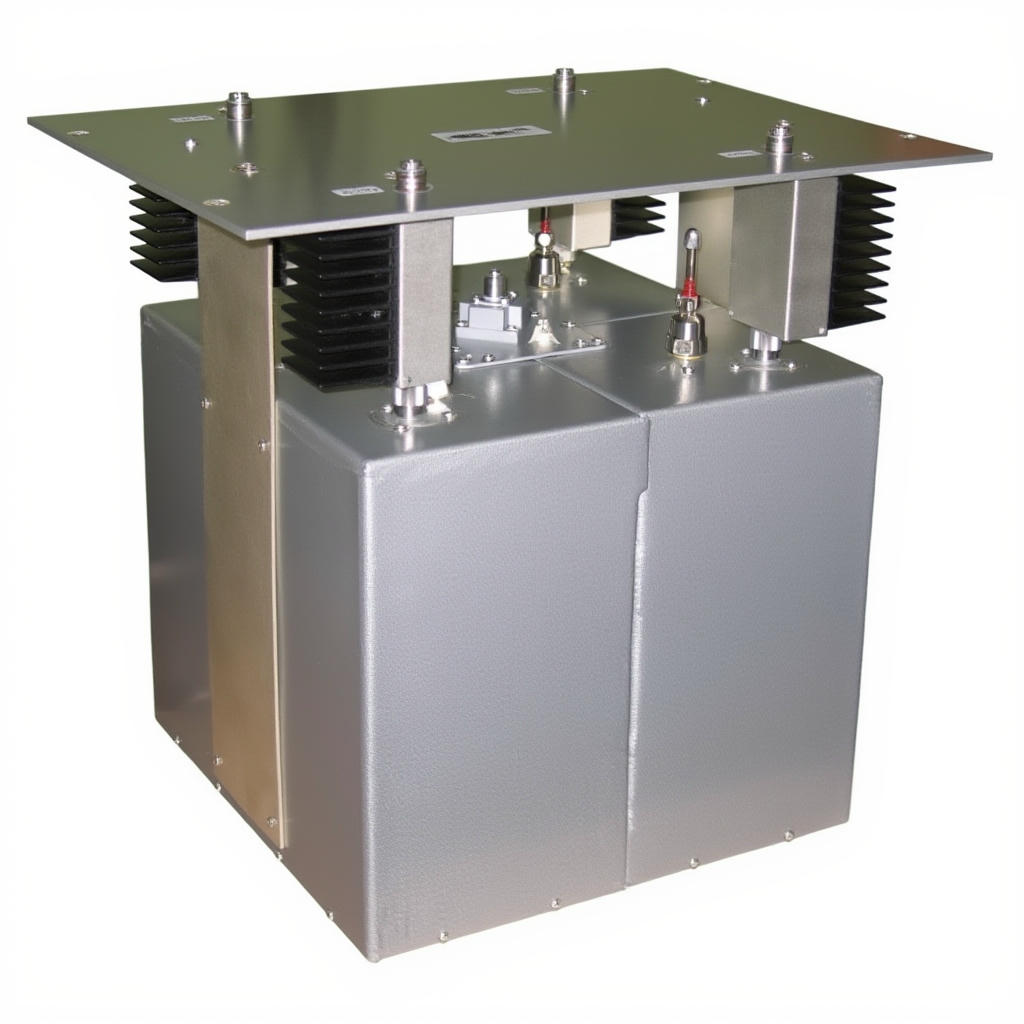

Восьмиканальный комбайнер Radial TETRA-8A для диапазона 300–360 МГц
Комбайнер с низкими потерями Radial TETRA-8A предназначен для построения восьмиканальных базовых станций и ретрансляторов в диапазоне 300–360 МГц. Устройство позволяет объединить восемь передатчиков на одну антенну, что особенно актуально для крупных транкинговых и TETRA систем с высокой плотностью каналов в «диапазоне Алтай».
Модель TETRA-8A использует четырёхрезонаторные моноблоки с четвертьволновыми коаксиальными резонаторами, установленными в 19 конструктив. Такая архитектура оптимизирует соотношение объёма и добротности, обеспечивая узкополосную фильтрацию каждого канала и высокую развязку между ними. Ферритовые изоляторы и согласованные нагрузки повышают устойчивость к отражённой мощности, при этом все тракты имеют волновое сопротивление 50 Ом и подключение через разъёмы N-типа.
Согласно данным Radial, вносимые потери по тракту TX–ANT для восьмиканального комбайнера TETRA-8A составляют порядка 4,5 дБ при частотном разнесении 300 кГц, минимальный рекомендуемый разнос ТХ–ТХ — 250 кГц. Изоляция между передатчиками не менее 75 дБ, максимальная мощность — до 50 Вт на каждый из восьми каналов, КСВ не хуже 1,3 во всём диапазоне частот 300–360 МГц.
Механические характеристики TETRA-8A: масса около 31,9 кг и габариты 510×490×720 мм. Комбайнер рассчитан на эксплуатацию в температурном диапазоне от −30 до +60 °C, что позволяет использовать его на объектах связи и критической инфраструктуры с повышенными требованиями к надёжности и стабильности параметров.
При проектировании системы связи с использованием TETRA-8A необходимо учесть суммарные потери в комбайнере и фидерах при расчёте энергетического баланса. Рекомендуется выполнять монтаж и подключение согласно инструкции Radial, обеспечивая надёжное заземление, регулярный контроль КСВ и периодическую проверку состояния кабельно‑разъёмных соединений и балластных нагрузок.
Комплектация
- Комбайнер Radial TETRA-8A
- Технический паспорт
- Руководство по эксплуатации
“
