Антенна базовая коллинеарная Roger RA-BA170 118-137 МГц авиационный диапазон 3.4 дБи
Roger RA-BA170, всенаправленная антенна авиационного диапазона, обеспечивает связь наземных служб с экипажами воздушных судов на частотах 118-137 МГц. Участок 118-137 МГц отведён под авиационную подвижную связь, где работают диспетчеры, службы перрона и пилоты. Показатель 3.4 дБи описывает преимущество над изотропным излучателем, а не прибавку мощности передатчика. Круговая диаграмма нужна аэродромной станции, ведь борт может подойти с любого направления. Значение КСВ не хуже 1.5 удерживает отражение назад в пределах 4 процентов мощности. Допустимая мощность 200 Вт оставляет запас под стационарные авиационные радиостанции повышенной мощности. Разъём PL-259 снизу корпуса рассчитан на фидер с ответной частью SO-239.

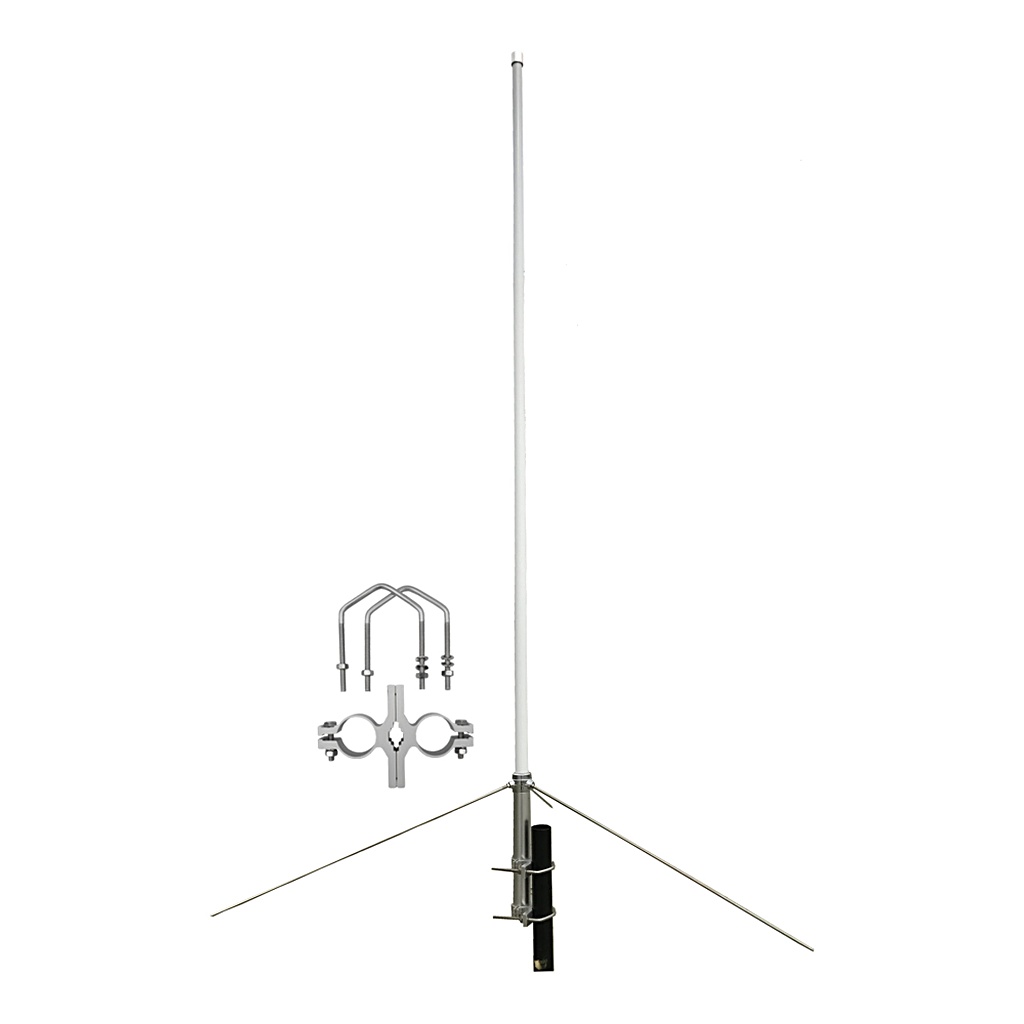

Радиопрозрачный обтекатель из стеклопластика скрывает медный излучатель, оставляя его сухим круглый год. Электрическая длина 5/8 длины волны даёт низкий угол излучения, полезный для связи с бортом на глиссаде. Высота антенны 170 см при массе 1.16 кг, белый цвет корпуса заметен на мачте и отвечает требованиям маркировки аэродромных сооружений. Заземление по постоянному току убирает статику, накапливающуюся при осадках и ветре, от прямого удара молнии защищает разрядник в тракте. Скоба с U-образным хомутом Roger RA-BA170 охватывает трубу диаметром 3-6.2 см и фиксирует антенну вертикально. Три радиала из комплекта создают противовес и симметрируют диаграмму. Вертикальная поляризация совпадает с поляризацией бортовых антенн самолётов и вертолётов. Диапазон температур от -50 до +70 °C допускает работу на северных и южных аэродромах.
Совместимость
- Стационарные авиационные радиостанции диапазона 118-137 МГц
- Наземные радиостанции служб перрона и диспетчерских пунктов
- Фидерные тракты 50 Ом с разъёмом PL-259
Антенну Roger RA-BA170 ставят на вышках аэродромов, вертолётных площадках, посадочных площадках санитарной авиации и в лётных училищах. Круговой обзор нужен диспетчеру, который ведёт борты одновременно с нескольких направлений захода. Скоба на трубу поднимает антенну над крышей здания и убирает её из тени ангара.
Комплектация
- Антенна Roger RA-BA170
- Скоба с U-образным креплением
- Радиалы, 3 шт.
- Крепёжные элементы
- Сопроводительная документация
