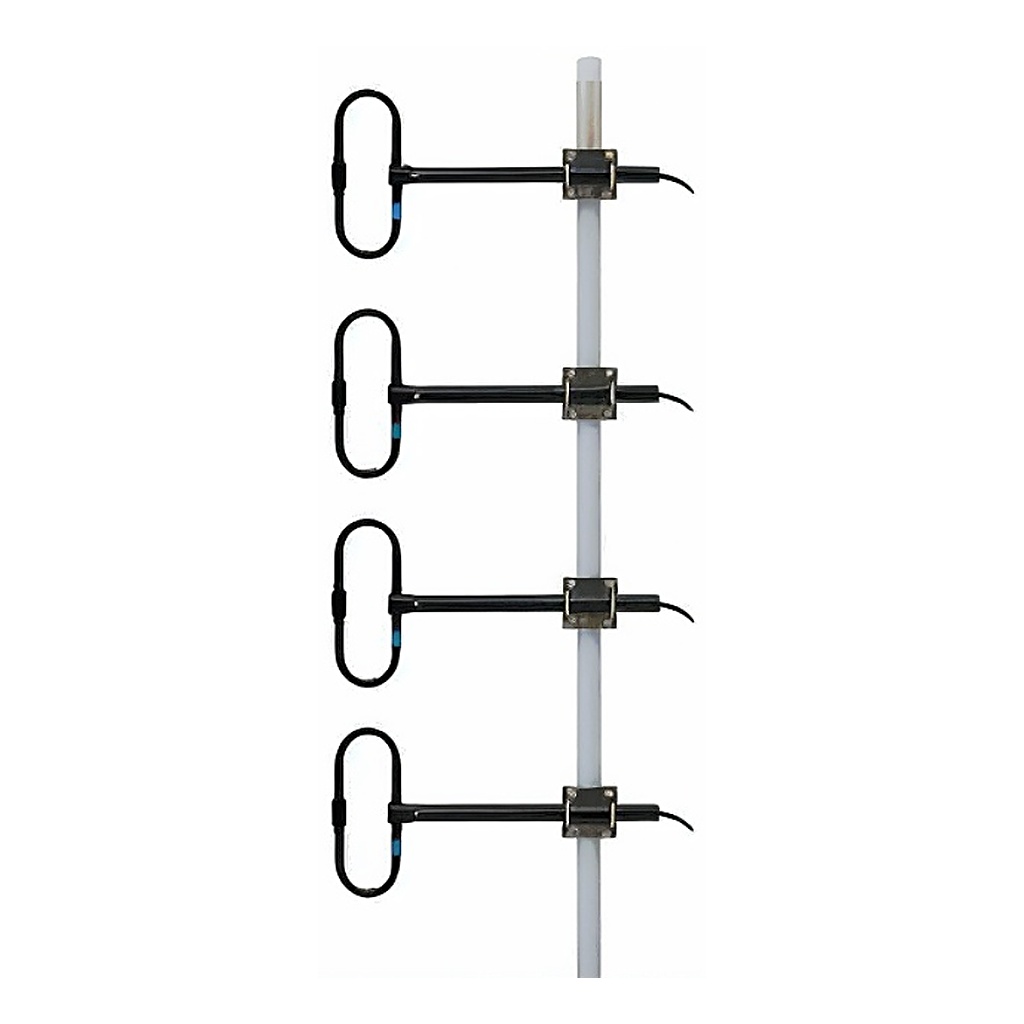

Антенна базовая дипольная Roger RA-DP4U 400-470 МГц 8.15 дБи
Roger RA-DP4U, решётка из четырёх диполей серии RA-DP4, обеспечивает максимальную дальность среди базовых антенн бренда на 400-470 МГц. Рабочая полоса накрывает весь профессиональный UHF, и переезд сети на другие номиналы не требует замены антенны. Четыре активных элемента складывают поля у горизонта и гасят излучение в зенит, где абонентов нет. Усиление 8.15 дБи превышает одиночный диполь на 6 дБд, то есть даёт вчетверо большую плотность потока у горизонта. Круговой обзор в горизонтальной плоскости сохраняется при штатном расположении вибраторов относительно мачты. Значение КСВ не хуже 1.5 удерживает возврат в фидер около 4 процентов. Порог 200 Вт достаточен для ретрансляторов с усилителем мощности. Разъём N-F в точке ввода герметичен и рассчитан на многолетнюю работу на высоте.
Алюминий вибраторов и траверсы не корродирует и не требует покраски за срок службы на мачте. Решётка вытянута по вертикали, четыре вибратора на общей траверсе просят опору выше, чем у двухэлементной версии. Roger RA-DP4U собирают на земле, выверяют шаг вибраторов и поднимают целиком. Металл соединён по постоянному току, накопленный заряд стекает на мачту, а разрядник в тракте берёт на себя молнию. Хомут стягивает траверсу на трубе, вынос вибраторов задан конструкцией и не подлежит изменению. Четырёхканальный делитель раздаёт мощность по плечам с равной фазой. Поляризация вертикальная, как у носимых раций и автомобильных станций. Тёмное покрытие деталей скрадывает антенну на фоне опоры.
Совместимость
- Базовые станции и ретрансляторы диапазона 400-470 МГц
- Мобильные радиостанции Roger KM-R100U при стационарной установке
- Дуплексер Roger RA-DP50U в составе ретранслятора
- Фидерные тракты 50 Ом с разъёмом N-F
Антенна Roger RA-DP4U рассчитана на сложную местность, где ретранслятор обязан перекрыть овраги, промзоны и застройку на большом удалении. Четыре вибратора дают запас, нужный сетям карьеров, портов, крупных заводов и охраны протяжённых объектов. Компактный вынос на опоре совмещается с антеннами соседних служб без взаимных помех.
Комплектация
- Антенна Roger RA-DP4U
- Крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
