Дуплексер Roger RA-DP50U 410-470 МГц для ретрансляторов UHF мощностью до 50 Вт
Дуплексер Roger RA-DP50U диапазона UHF совмещает приём и передачу ретранслятора на единой антенне, разводя сигналы по частоте. Устройство снимает необходимость во втором антенно-фидерном тракте и упрощает монтаж на мачте.
Модель RA-DP50U перекрывает полосу 410-470 МГц при разносе частот приёма и передачи от 9 до 11 МГц. Развязка между портами не хуже 80 дБ защищает приёмник от собственного передатчика мощностью до 50 Вт, а вносимые потери не более 1.5 дБ и КСВ не более 1.4 сохраняют в антенне около 70 % мощности.

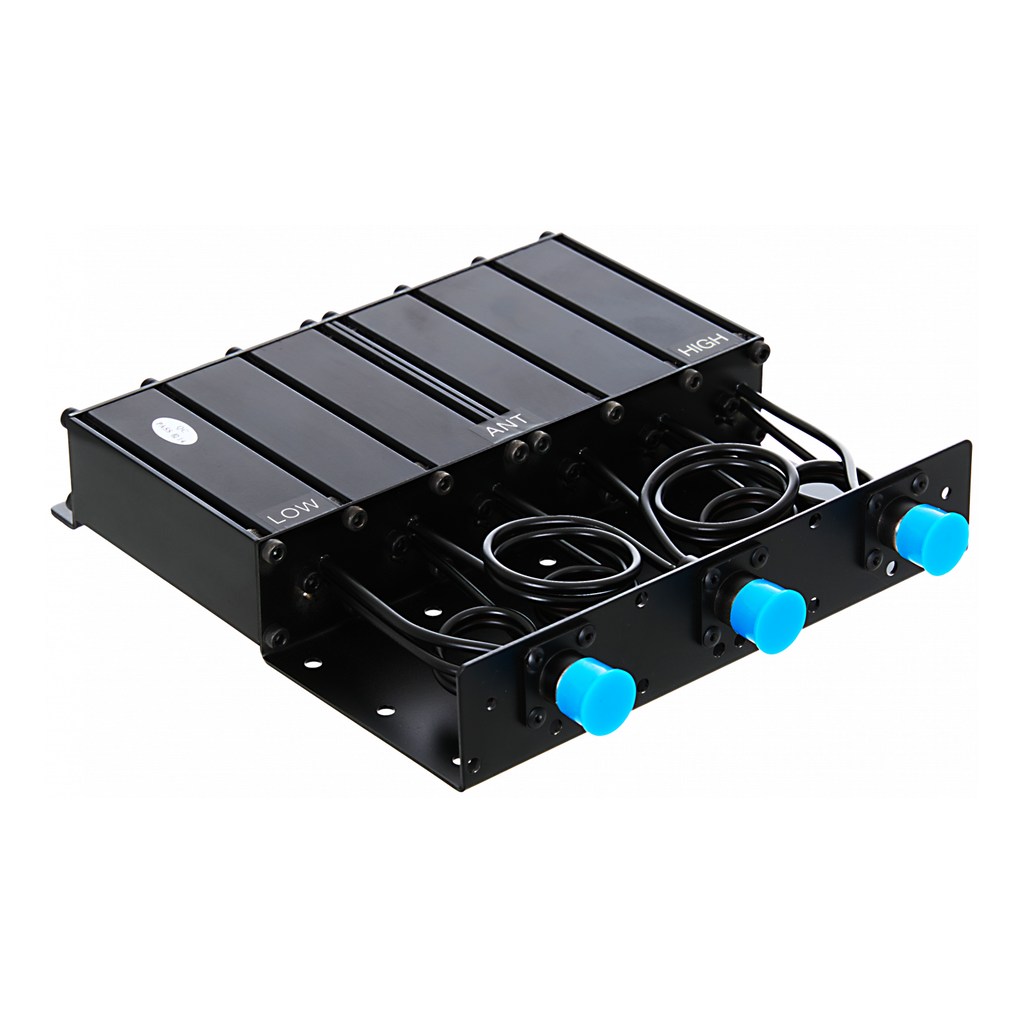

Дуплексный фильтр собран в корпусе 218x190x40 мм массой 1.5 кг с тремя разъёмами N-female под антенну, приёмник и передатчик. Согласование всех портов 50 Ом. Диапазон рабочих температур от -20 до +50 °C, хранение от -40 до +80 °C. Настройка на конкретную пару частот выполняется при поставке.
Разделитель каналов предназначен для ретрансляторов UHF на промышленных предприятиях, складах, в торговых комплексах и на охраняемых территориях. Работает с базовыми антеннами Roger RA-B220U, RA-DP1U, RA-DP2U и RA-DP4U.
Комплектация
- Дуплексер Roger RA-DP50U
- Технический паспорт
