Антенна базовая вертикальная Sirio GPA 27-45 27-45 МГц четвертьволновая
Sirio GPA 27-45, вертикальная антенна типа ground plane, работает на любой частоте от 27 до 45 МГц после настройки длины излучателя и противовесов по диаграмме из инструкции. Один комплект закрывает и гражданский диапазон 27 МГц, и низкочастотные участки служебной связи выше него. Полоса 2,5 МГц по КСВ 2 на частоте 27 МГц держит всю сетку Си-Би после настройки. Усиление 2,14 дБи соответствует четвертьволновому штырю над противовесами, диаграмма круговая. Значение КСВ не хуже 1,2 в резонансе означает около 1 процента отражённой мощности. Прямое питание в центре основания рассчитано на 1000 Вт подводимой мощности сигнала.

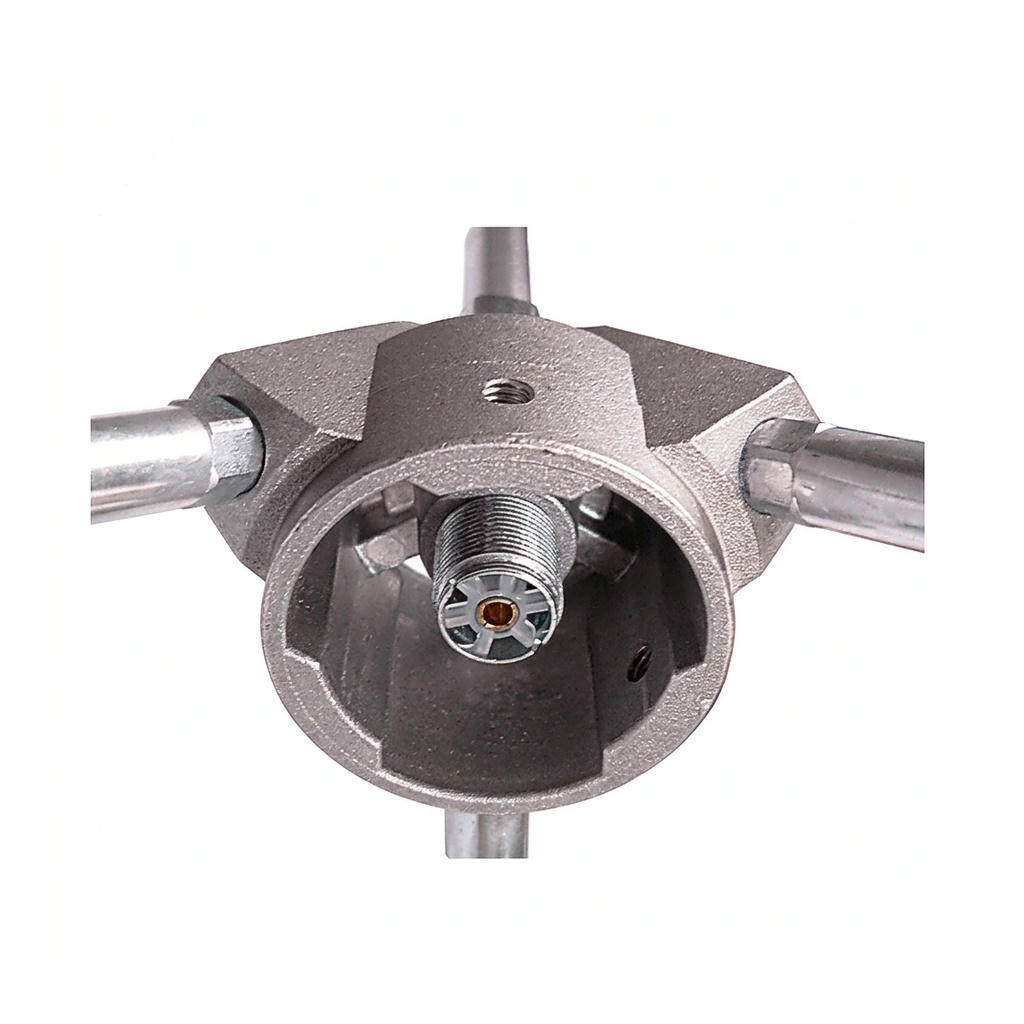

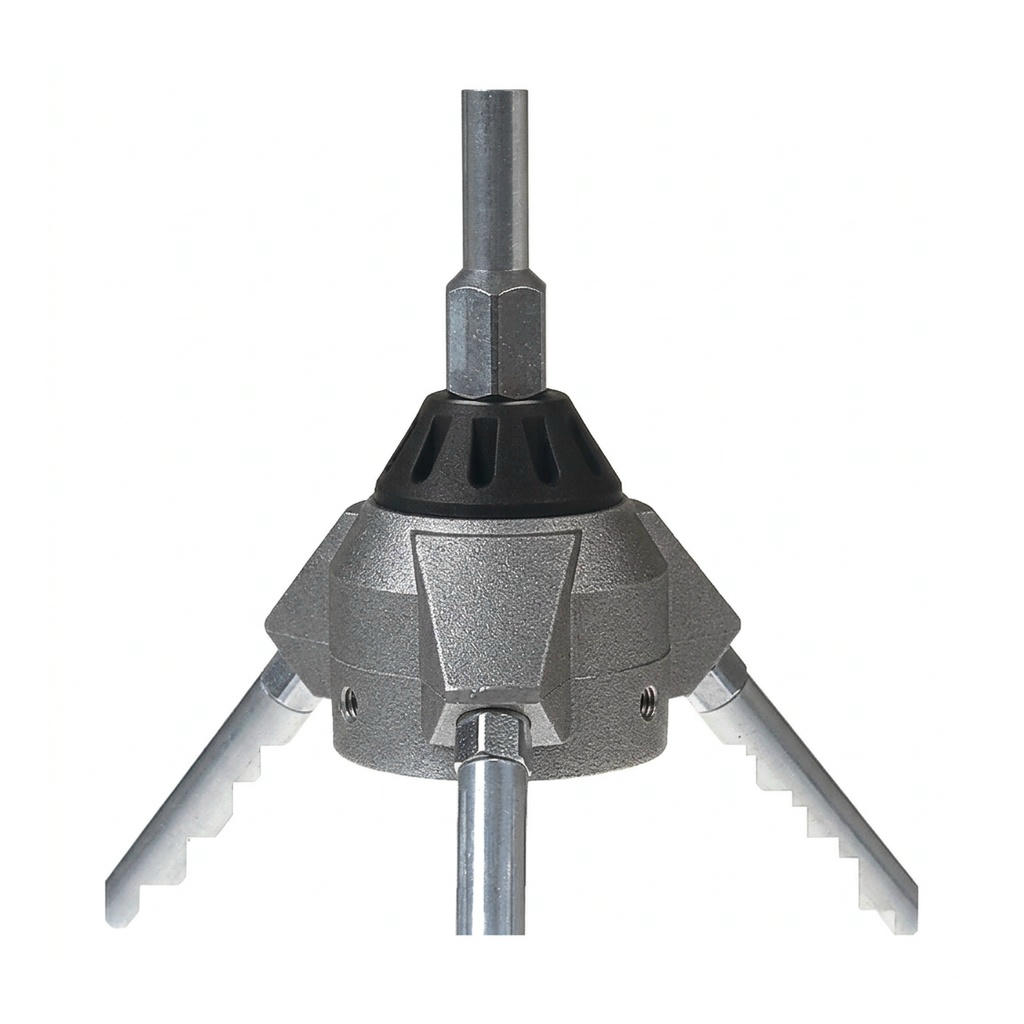

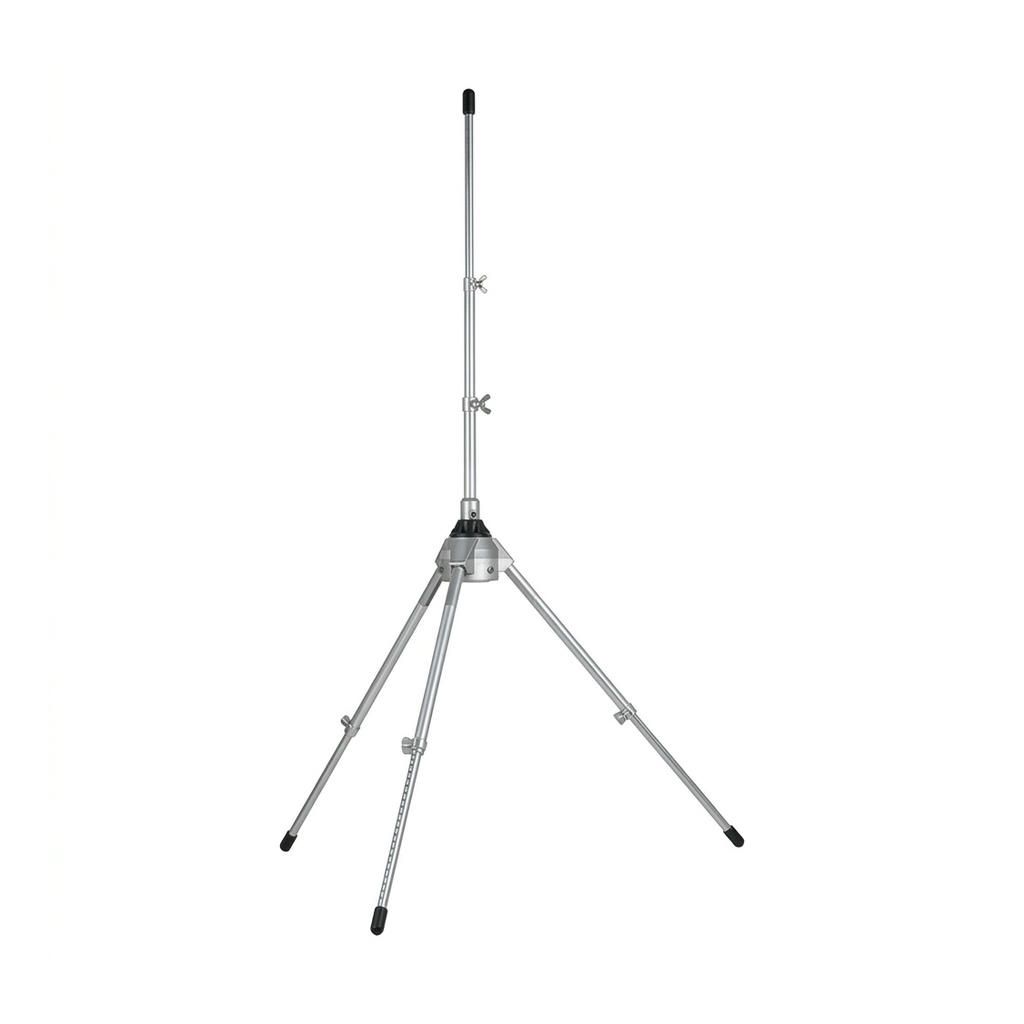

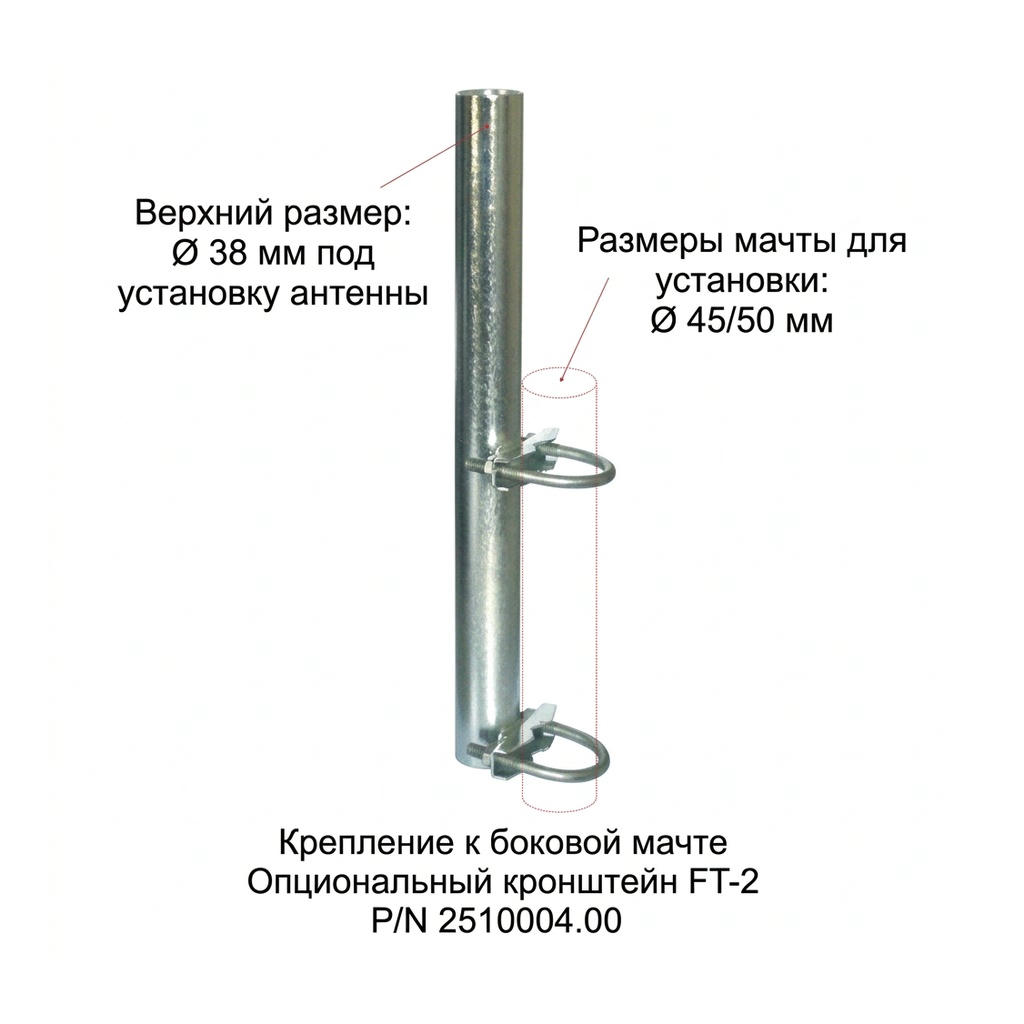

Все секции антенны из некорродирующего алюминия, основание литое, детали крепежа из хромированной латуни и нержавеющей стали. Излучатель и три противовеса собирают из телескопических колен, укорачивая их под нужную частоту. Высота антенны Sirio GPA 27-45 равна 4,73 м, противовесы длиной 268 см расходятся под углом вниз. Хомут литого основания охватывает мачтовую трубу диаметром 35-40 мм. Ветровая нагрузка 126 Н при 150 км/ч, допустимый ветер 130 км/ч. Масса 1,25 кг позволяет ставить антенну на лёгкую мачту. Разъём UHF-female выведен снизу основания под вилку PL-259.
Совместимость
- Базовые и автомобильные радиостанции гражданского диапазона 27 МГц с гнездом SO-239
- Трансиверы любительского диапазона 10 м
- Фидерные тракты 50 Ом с разъёмом UHF-male (PL-259)
- Optim 778
- Optim Satellite
Рекомендации по применению
Антенну Sirio GPA 27-45 ставят базовые станции, которым нужна одна модель под разные частоты, от таксопарков до сельских хозяйств с низкочастотными рациями. Перестройка по диаграмме без замены деталей выручает при переходе на другую сетку каналов. Малая масса делает её удобной для временных постов и мобильных мачт.
Комплектация
- Антенна Sirio GPA 27-45
- Литое основание с хомутом
- 3 противовеса телескопические
- Шестигранный ключ
- Диаграмма настройки
- Инструкция
