Измеритель КСВ и мощности DIAMOND SX20C с перекрёстными стрелками

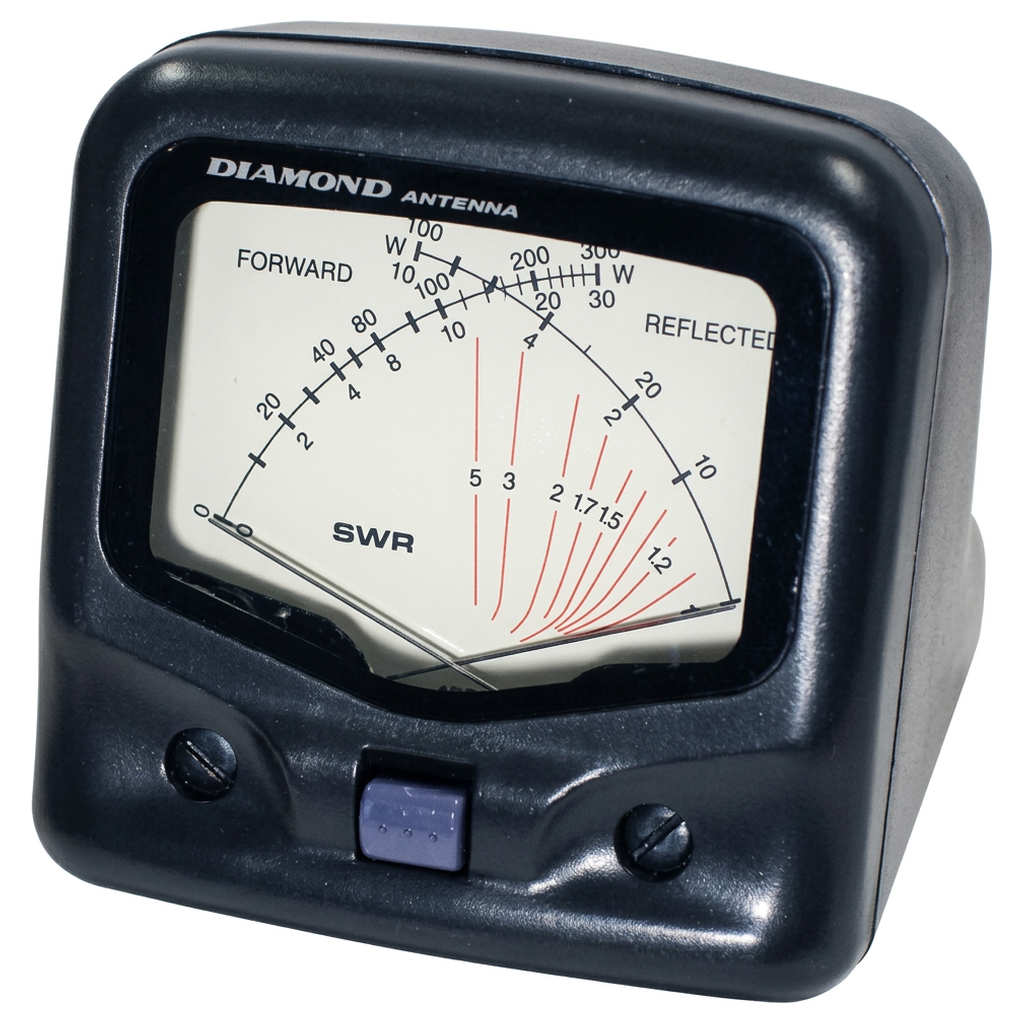

DIAMOND SX20C показывает прямую и отражённую мощность и КСВ одновременно на шкале с перекрёстными стрелками (cross-needle). Два стрелочных механизма работают параллельно, а значение КСВ читается в точке пересечения без переключения режимов. Прибор включается в фидер между трансивером и антенной.

SX20C работает на 3.5-30, 50-54 и 130-150 МГц. Пределы 30 и 300 Вт переключаются кнопкой, точность ±10 % от полной шкалы. Для отсчёта КСВ достаточно 3 Вт, поэтому подстройку антенны выполняют на пониженной мощности передатчика.

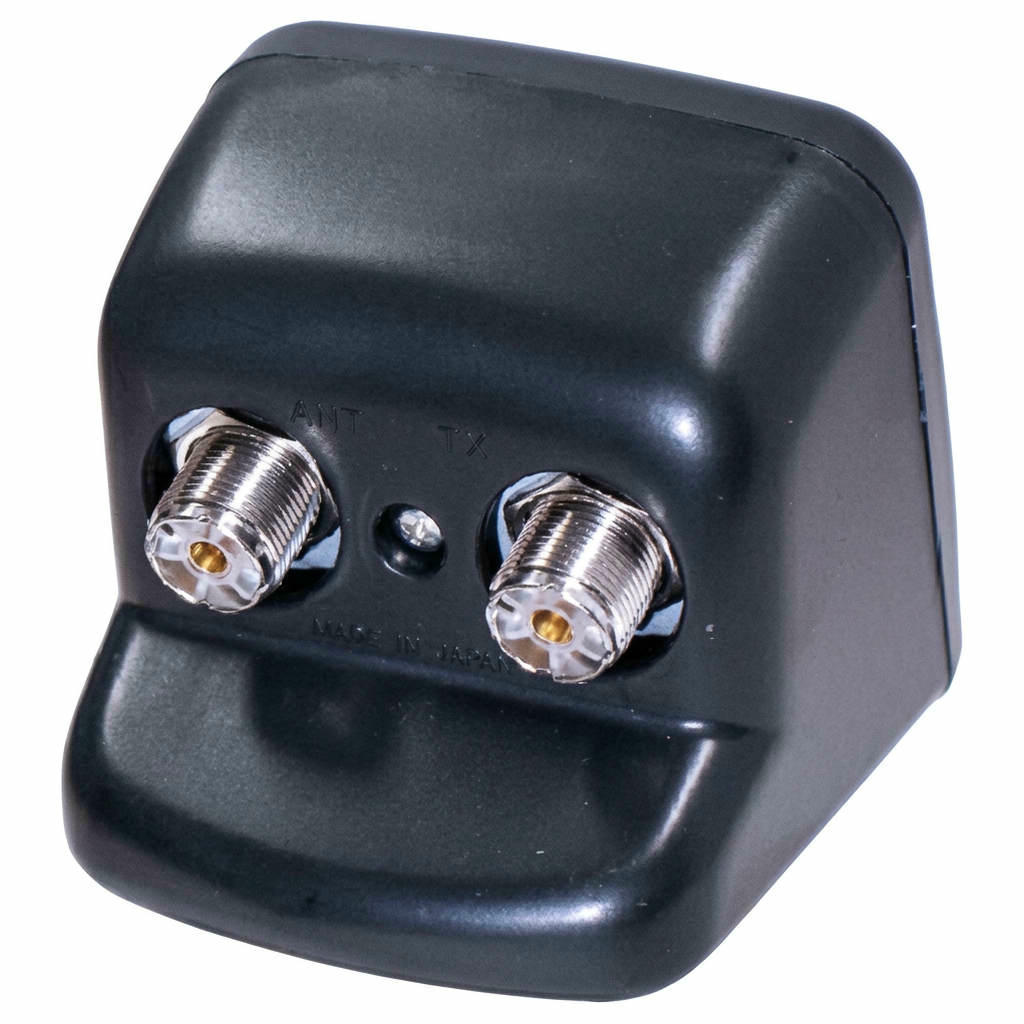

DIAMOND SX20C выполнен в компактном корпусе 85x87x95 мм с коаксиальными гнёздами SO-239 для кабелей 50 Ом со штекерами PL-259. Перекрёстная шкала позволяет следить за мощностью и согласованием во время передачи, не отвлекаясь на переключатели.

Совместимое оборудование

КВ-трансиверы 3.5-30 МГц с выходной мощностью в пределах шкалы 300 Вт
Радиостанции 50 МГц и 144 МГц с разъёмом SO-239
Антенны DIAMOND КВ и УКВ с питанием по кабелю 50 Ом

Комплектация

Измеритель КСВ и мощности DIAMOND SX20C
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	3.5-30, 50-54, 130-150
Пределы измерения мощности, Вт	30 / 300
Точность измерения	±10 %
Мин. мощность для измерения КСВ, Вт	3
Измеряемые параметры	Прямая и отражённая мощность, КСВ
Тип разъёма	SO-239
Волновое сопротивление, Ом	50
Габариты, мм	85x87x95
