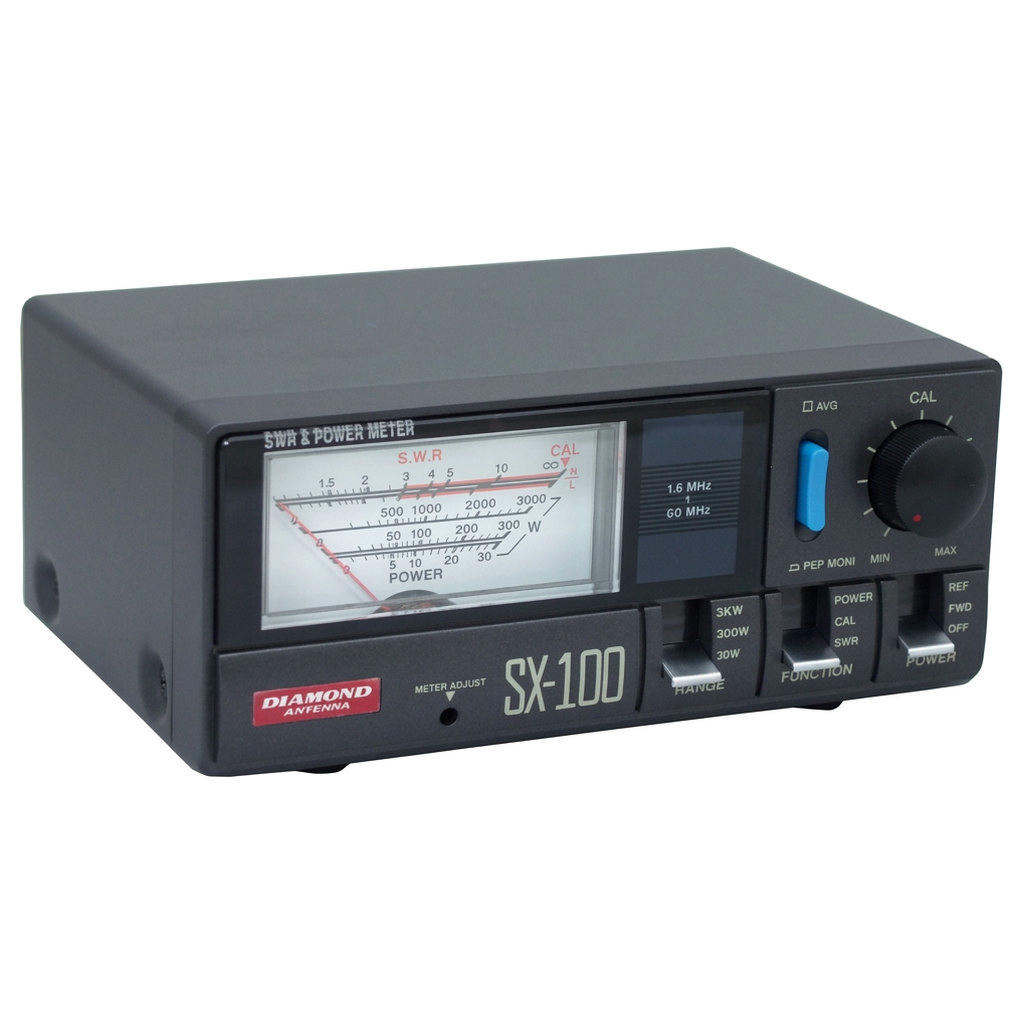

Измеритель КСВ и мощности DIAMOND SX100 для КВ-станций до 3 кВт
Измеритель КСВ и мощности DIAMOND SX100 работает как проходной ваттметр: его включают в разрыв фидера между трансивером (гнездо TX) и антенной (гнездо ANT). Стрелочная шкала показывает мощность падающей и отражённой волны, а также КСВ тракта. Рабочие частоты 1.6-60 МГц.
SX100 измеряет мощность на трёх пределах: 30, 300 и 3000 Вт, точность ±10 % от полной шкалы. Длительно он выдерживает до 1.2 кВт на 3.5-60 МГц и до 1 кВт на 1.6-3.5 МГц. Для отсчёта КСВ достаточно 3 Вт, вносимые потери не более 0.1 дБ. Режим PEP MONI показывает пиковую мощность огибающей при работе SSB.
Стрелочный механизм DIAMOND SX100 размещён в корпусе 155x63x103 мм массой 640 г. Вход и выход оснащены гнёздами SO-239 под штекеры PL-259. Внешний источник 13.8 В подключают только для подсветки шкалы, измерения выполняются и без него.
Совместимое оборудование
- КВ-трансиверы и усилители мощности диапазона 1.6-60 МГц
- Радиостанции с антенным разъёмом SO-239 и фидером 50 Ом
- КВ-антенны, в том числе антенны DIAMOND, с питанием по коаксиальному кабелю
Рекомендации по применению
Рекомендуется для радиолюбителей-коротковолновиков, операторов КВ-радиосвязи и сервисных мастерских: DIAMOND SX100 помогает настроить антенну по минимуму КСВ и проверить выходную мощность передатчика вместе с усилителем. Прибор выпускает японский производитель антенн и АФУ DIAMOND Antenna.
Комплектация
- Измеритель КСВ и мощности DIAMOND SX100
- Инструкция по эксплуатации
