Name: DIAMOND SX400
Brand: Diamond
SKU: diamond-sx400
Availability: InStock

Содержание

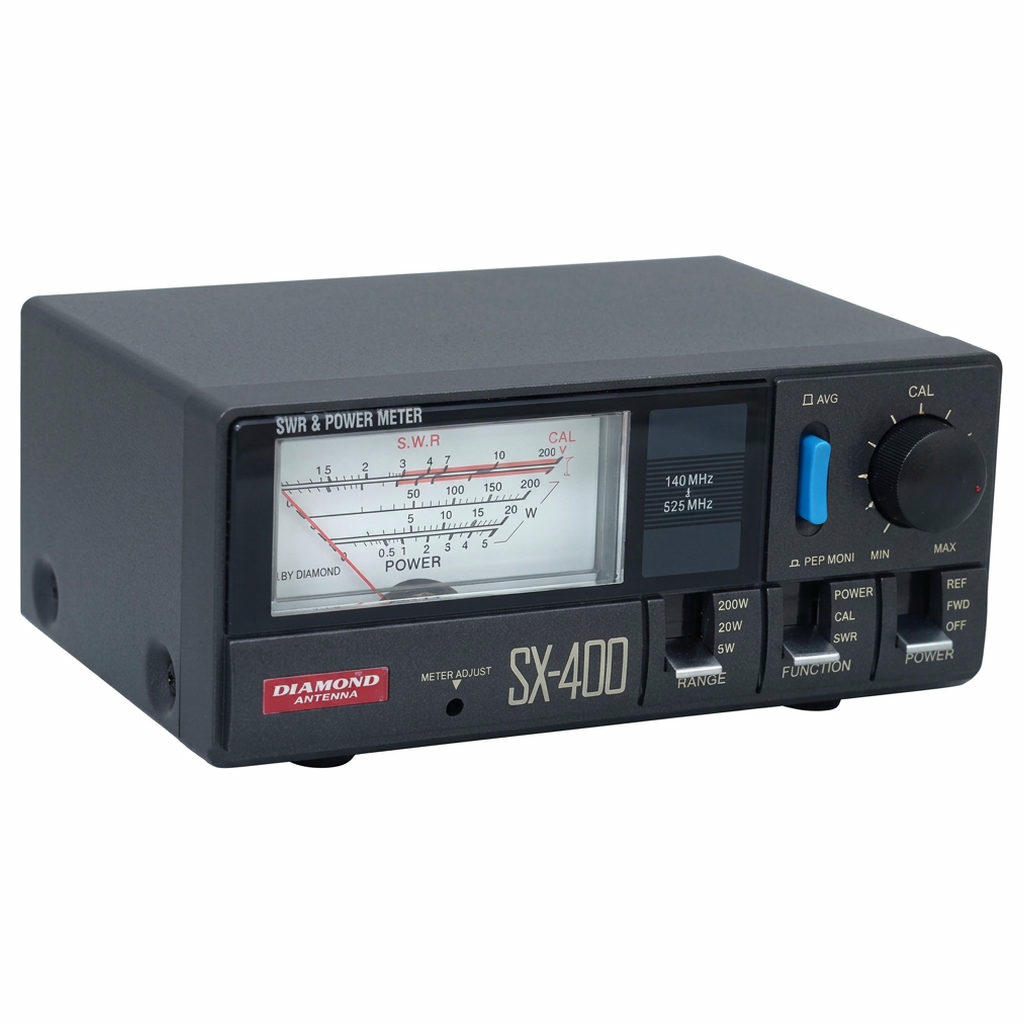

Измеритель КСВ и мощности DIAMOND SX400 для VHF и UHF 140-525 МГц

DIAMOND SX400 контролирует передатчик и антенну в УКВ-тракте 140-525 МГц. Прибор подключают последовательно: вход TX к радиостанции, выход ANT к фидеру. Стрелка показывает падающую и отражённую мощность и КСВ, по которым оценивают согласование излучателя с кабелем.

SX400 измеряет мощность на пределах 5, 20 и 200 Вт. Погрешность на пределе 5 Вт ±10 %, на 20 и 200 Вт ±5 %; на 220-420 МГц вводится поправка -10 %, на 450-525 МГц +10 %. Длительно прибор пропускает до 150 Вт на 140-220 МГц и до 100 Вт на 400-525 МГц. КСВ читается начиная с 4 Вт. Вносимые потери не более 0.1 дБ на 140-250 МГц, 0.2 дБ на 400-470 МГц и 0.3 дБ на 525 МГц.

Корпус DIAMOND SX400 имеет размеры 155x63x103 мм и массу 540 г, вход и выход оснащены гнёздами SO-239 под штекеры PL-259 кабеля 50 Ом. Режим PEP MONI показывает пиковую мощность огибающей при SSB. От внешнего источника 13.8 В питается лишь подсветка шкалы.

Совместимое оборудование

Мобильные и базовые радиостанции 144 МГц мощностью до 150 Вт
Радиостанции 430 МГц мощностью до 100 Вт
Фидерные линии 50 Ом с разъёмами PL-259
Антенны DIAMOND на 144/430 МГц при настройке по КСВ

Комплектация

Измеритель КСВ и мощности DIAMOND SX400
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	140-525
Пределы измерения мощности, Вт	5 / 20 / 200
Точность измерения	±10 % (5 Вт), ±5 % (20 и 200 Вт)
Мин. мощность для измерения КСВ, Вт	4
Вносимые потери, дБ	0.1 (140-250 МГц), 0.2 (400-470 МГц), 0.3 (525 МГц)
Измеряемые параметры	Прямая и отражённая мощность, КСВ, PEP
Тип разъёма	SO-239
Волновое сопротивление, Ом	50
Габариты, мм	155x63x103
Масса, г	540
