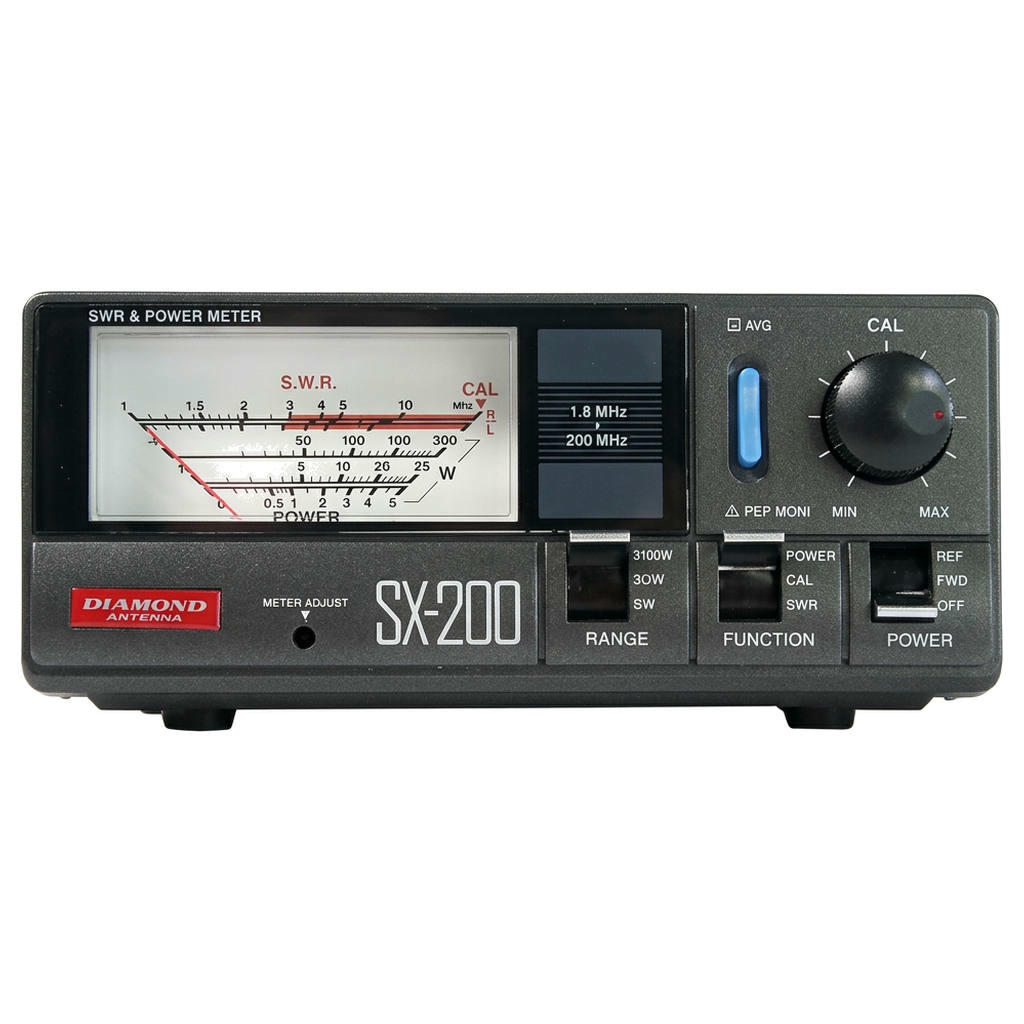

Измеритель КСВ и мощности DIAMOND SX200 от КВ до 200 МГц
DIAMOND SX200 измеряет падающую и отражённую мощность и КСВ в коаксиальном тракте от 1.8 до 200 МГц. Проходной стрелочный прибор ставится в разрыв кабеля между трансивером (TX) и антенной (ANT). Один датчик охватывает КВ, 50 МГц и 144 МГц, поэтому при переходе с одного участка на другой второй ваттметр не нужен.
SX200 работает на пределах 5, 20 и 200 Вт: погрешность ±5 % на 5 и 200 Вт и ±7.5 % на 20 Вт от полной шкалы, на 160-200 МГц к допуску прибавляется 15 %. Длительная нагрузка до 150 Вт на 3.5-50 МГц и до 100 Вт на 1.8-3.5 и 50-150 МГц. КСВ читается уже от 1 Вт, так что настройку антенны ведут на малой мощности. Потери не превышают 0.15 дБ, на краях (1.8-3.5 и 150-200 МГц) до 0.2 дБ.
DIAMOND SX200 собран в корпусе 155x63x103 мм массой 540 г с двумя гнёздами SO-239 для фидера 50 Ом. Режим PEP MONI фиксирует пиковую мощность огибающей сигнала SSB. Питание 13.8 В подключают лишь ради подсветки шкалы.
Совместимое оборудование
- КВ-трансиверы мощностью до 150 Вт на 3.5-50 МГц
- Радиостанции 144 МГц мощностью до 100 Вт
- Оборудование с антенными гнёздами SO-239 и кабелями на PL-259
- Антенны DIAMOND КВ и УКВ с коаксиальным питанием
Рекомендации по применению
Рекомендуется для радиолюбителей, работающих на КВ и УКВ, служб эксплуатации радиосетей и мастерских по ремонту трансиверов: один прибор проверяет передатчики от 1.8 до 200 МГц и помогает подстроить антенну по КСВ. Изготовитель: японский производитель антенн и АФУ DIAMOND Antenna.
Комплектация
- Измеритель КСВ и мощности DIAMOND SX200
- Инструкция по эксплуатации
