Hytera PNE380

Широкополосная mesh-радиостанция Hytera PNE380 носимого исполнения с защитой IP67

Hytera PNE380 широкополосная радиостанция для организации самоорганизующейся сети mesh в носимом исполнении. Данная модель построена на программно определяемой платформе SDR с волновыми формами Cellular и Mesh. Устройство принимает голос, видео и данные от соседних узлов и передаёт их дальше по сети. В одной сети объединяются до 16 узлов, каждый из которых служит одновременно абонентским терминалом и транзитным звеном. Такая схема организации радиосвязи снимает потребность в базовой станции и другой стационарной инфраструктуре.

Рабочие диапазоны 512-582 МГц и 1420-1520 МГц разнесены по спектру, что позволяет увести сеть на свободный участок при появлении помех на одном из них. Выходная мощность 0,5 Вт в типовом режиме и 0,75 Вт в максимальном рассчитана на носимый узел и задаёт дальность одного пролёта в пределах прямой видимости. Чувствительность приёмника Hytera PNE380 составляет -101 дБм в нижнем диапазоне и -102 дБм в верхнем при полосе 10 МГц, за счёт чего узел удерживает соединение на краю зоны покрытия. Ширина радиоканала выбирается из значений 3, 5 и 10 МГц, узкая полоса работает на дальность, широкая на скорость. Максимальная пропускная способность доходит до 30 Мбит/с, чего хватает на видеопоток с нательной камеры одновременно с голосом и данными. Адаптивная модуляция QPSK, 16QAM и 64QAM подбирает схему передачи под текущее состояние радиоканала и сохраняет соединение при ухудшении сигнала. Тракт нижнего диапазона выполнен по схеме 1T1R, верхнего по схеме 1T2R, и вторая приёмная ветвь даёт разнесённый приём с ослаблением замираний.

Питание в Hytera PNE380 обеспечивает съёмный литий-полимерный аккумулятор ёмкостью 2400 мАч, вместо него устанавливается батарея на 4000 мАч для эксплуатации в условиях длительных смен. Потребляемая мощность не превышает 3 Вт, что и позволяет носимому узлу держать сеть целую смену от одной батареи. Заряда штатной батареи хватает на 36 часов в режиме ожидания и на 4 часа непрерывной передачи видео. Настольное зарядное устройство CH20L13 питается от адаптера 220 В и отдаёт 12 В при токе 2 А. Прямая зарядка через порт Type-C избавляет от отдельного зарядного места в поле.

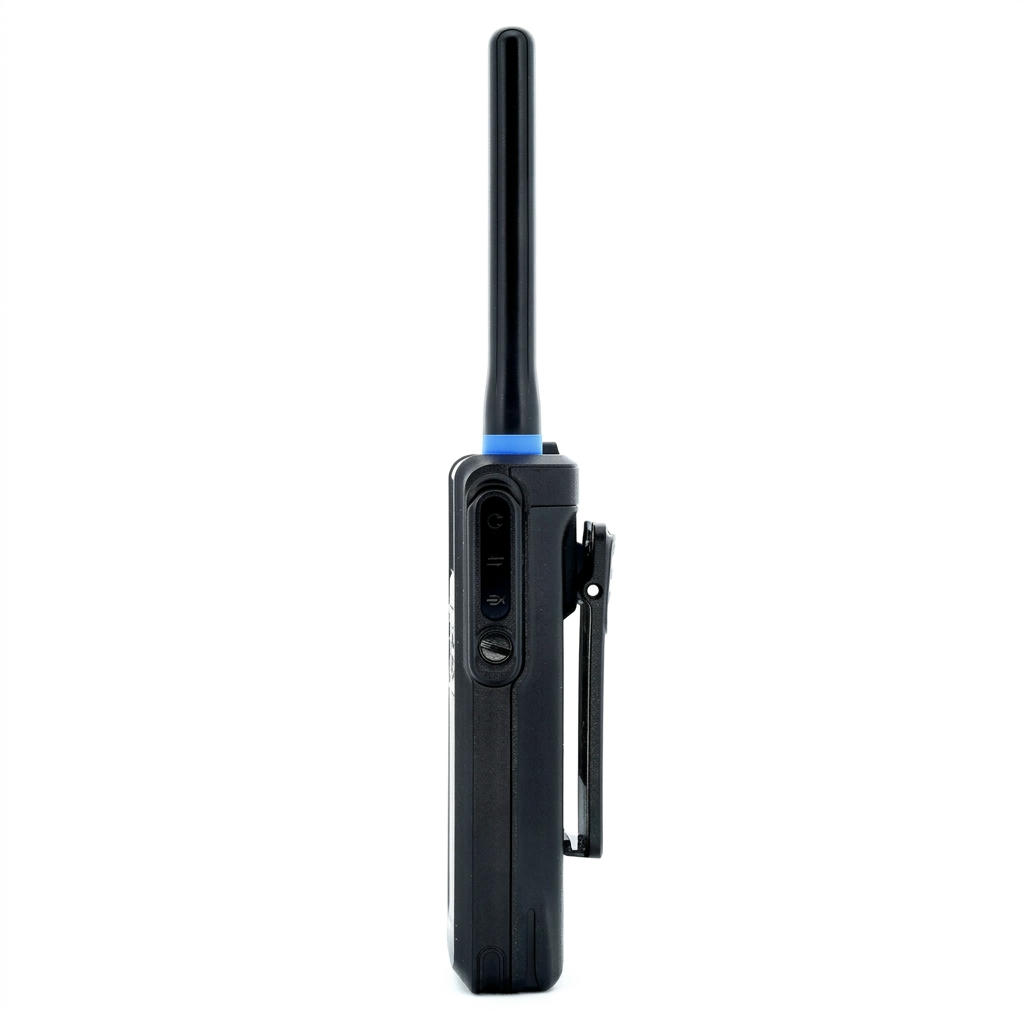

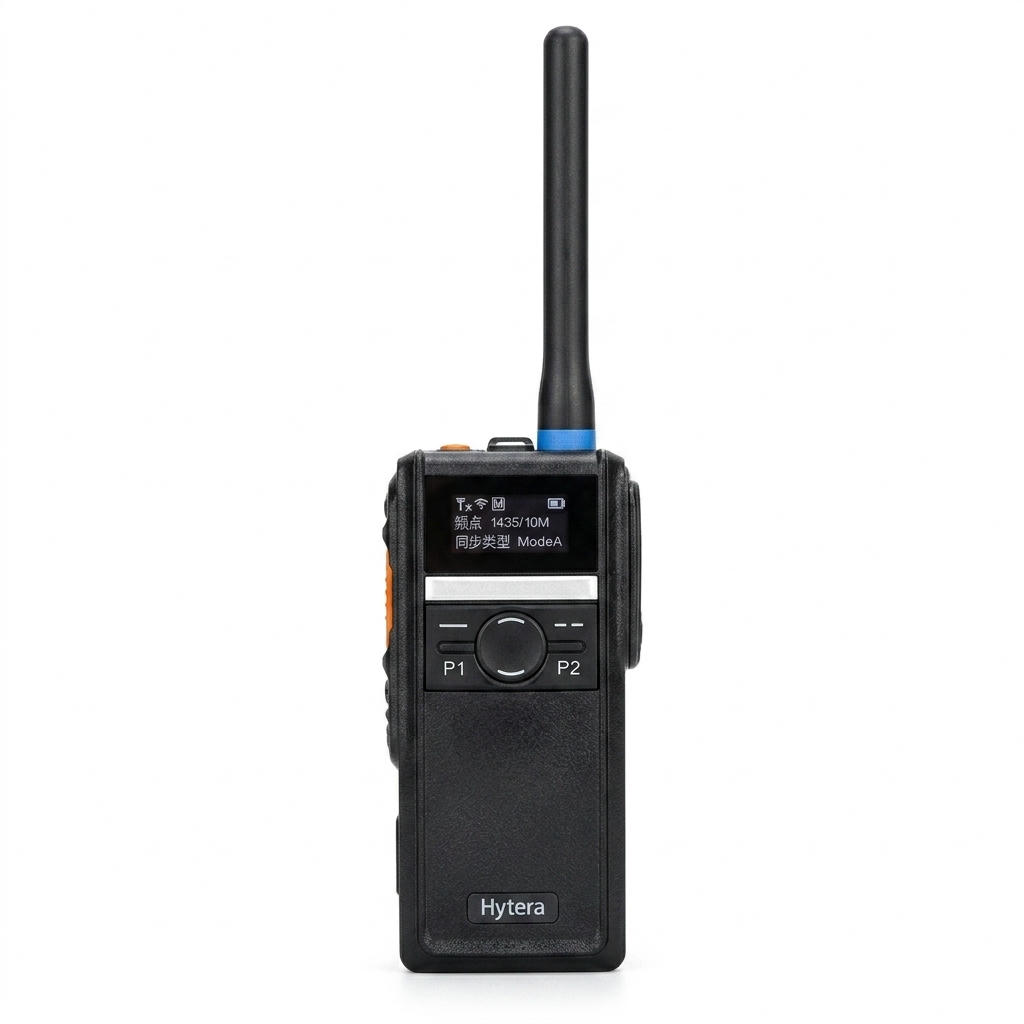

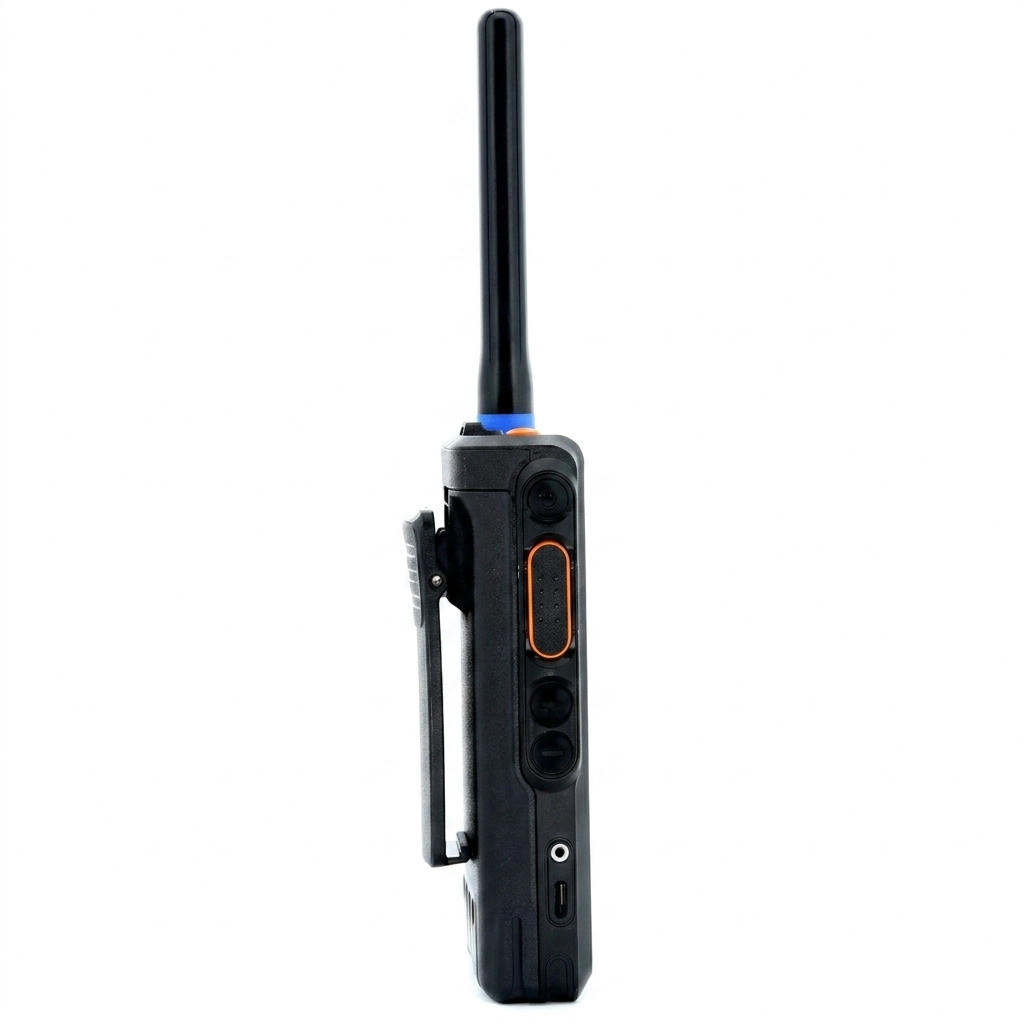

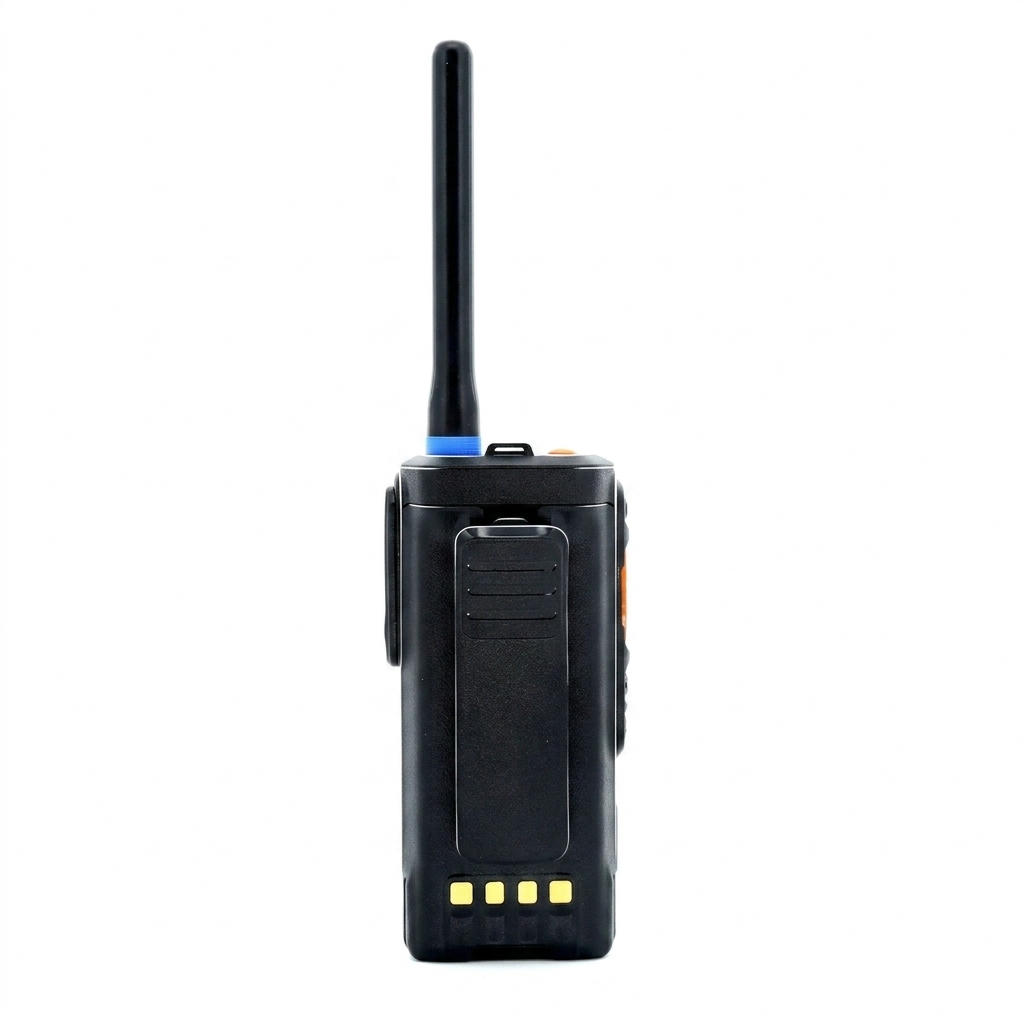

Корпус Hytera PNE380 имеет размеры 137,5 х 60 х 27,8 мм и массу 288 г вместе с антенной и штатной батареей, что позволяет носить устройство на разгрузке наравне с обычной рацией. Монохромный OLED-дисплей размером 1,3 дюйма с матрицей 128х64 точки показывает рабочую частоту, ширину полосы и состояние сети. Органы управления включают клавишу PTT, клавишу экстренного вызова и две программируемые клавиши P1 и P2, что оставляет основные действия доступными в перчатках. Вычислительную часть образует восьмиядерный процессор Cortex-A53 с тактовой частотой 1,8 ГГц, 2 ГБ оперативной и 16 ГБ встроенной памяти, а слот Micro SD добавляет до 128 ГБ под записи и карты. На устройство выведены 20-контактный мультимедийный разъём и порт Type-C, к ним подключают камеры, гарнитуры и переходники на Ethernet и HDMI. Беспроводные интерфейсы Wi-Fi 802.11 b/g/n и Bluetooth 4.1 связывают устройство с гарнитурами и внешней аппаратурой без кабеля.

Устройство имеет защиту по классу IP67 и по стандарта IEC 60529 допускает погружение Hytera PNE380 на глубину 1,5 метра в течение 30 минут. Такая герметизация снимает вопрос работы под дождём, в снег или грязь. Испытания по стандарту MIL-STD-810G подтверждают работоспособность после ударов, вибрации и климатических нагрузок, характерных для полевого применения. Стойкость к электростатическому разряду соответствует IEC 61000-4-2 уровня 4 и составляет 8 кВ при контактном разряде и 12 кВ при воздушном, что защищает электронику при работе в сухом морозном воздухе. Рабочая температура от -20 до +55 °C и относительная влажность от 5 до 100 % охватывают эксплуатацию от зимнего севера до влажных тропиков.

Доступные функции

• Автоматический выбор частоты сканирует оба диапазона и переводит сеть на свободный участок спектра, что снижает влияние помех и преднамеренного подавления
• Переключение между режимами mesh и cellular выполняется на одной платформе SDR, поэтому одно устройство закрывает и самоорганизующуюся сеть, и сеть с центральным узлом
• Автоматическая и ручная маршрутизация перестраивает маршрут при выходе узла из сети и сохраняет связь между оставшимися абонентами
• Групповые и индивидуальные голосовые вызовы по клавише PTT дополняются многосторонней конференцией прямо с устройства
• Мобильное видеонаблюдение и видеоконференция передают картинку с нательной или шлемовой камеры на диспетчерский пункт
• Передача файлов, обмен сообщениями и отображение обстановки на карте позволяют работать с данными без сотовой сети
• Аппаратное шифрование AES-256 и Snow3G с ключом на карте TF или SIM закрывает переговоры и данные, поддерживается сторонний модуль шифрования
• Гибридный автоматический запрос повторной передачи HARQ восстанавливает потерянные пакеты и удерживает соединение на границе зоны покрытия
• Адаптивное управление модуляцией и кодированием AMC подстраивает передачу под состояние канала и стабилизирует видеопоток
• Частотно-избирательное планирование распределяет радиоресурс между узлами с учётом занятости спектра
• Спутниковое позиционирование GPS и BDS передаёт координаты абонента диспетчеру
• Клавиша экстренного вызова передаёт сигнал тревоги остальным узлам сети одним нажатием
• Две программируемые клавиши назначаются на частые действия под конкретный сценарий работы группы
• Приложения Android и открытые интерфейсы API позволяют ставить отраслевое программное обеспечение и подключать устройство к сторонним системам управления
• Периферийные вычисления обрабатывают видео и данные на самом устройстве и разгружают радиоканал
• Подключение внешних камер через мультимедийный разъём выводит видео с нательной или шлемовой камеры в общую сеть группы
• Работа одиночным узлом и в смешанной сети даёт возможность начать с пары устройств и наращивать сеть по мере роста задачи
• Подключение сети к диспетчерскому программному обеспечению Smart Dispatch Plus выполняется по отдельной лицензии

Сферы применения

Работа в нижнем частотном диапазоне гарантирует надежное прохождение сигнала сквозь плотную городскую застройку и густые лесные массивы, тогда как верхний диапазон обеспечивает высокую пропускную способность, необходимую для стабильной передачи видео. Сочетание двух частот Hytera PNE380 становится незаменимым рабочим инструментом для правоохранительных органов, спасательных отрядов и пожарных расчетов. Команда получает доступ к голосовой связи, видеотрансляциям и обмену данными моментально после включения оборудования, что позволяет полностью обойтись без развертывания и настройки сетевой инфраструктуры непосредственно в зоне происшествия.

Благодаря компактному форм-фактору, небольшому весу, а также пыле- и влагозащите устройство уверенно применяется в полевых условиях: на объектах нефтегазовой отрасли, в горнодобывающей промышленности, на морских терминалах и в портах, при охране периметра и государственной границы. Узел может размещаться на борту беспилотного летательного аппарата, обеспечивая связь между дроном и наземной группой, а также выступая ретранслятором, поднятым над рельефом и другими препятствиями. На стационарных объектах сеть на базе Hytera PNE380 обеспечивает покрытие в подземных выработках, машинных залах и причальных зонах — там, где сотовая связь недоступна, а прокладка кабельных линий экономически менее выгодна, чем развёртывание носимых узлов.

Комплектация

• Радиостанция Hytera PNE380
• Аккумулятор Li-Poly BP2402 на 2400 мАч
• Настольное зарядное устройство CH20L13
• Адаптер электропитания
• Кабель передачи данных PC143 с разъёмами USB Type-A и USB Type-C
• Поясная клипса с пружинной фиксацией BC39
• Двухдиапазонная антенна
