Hytera XR105 (UHF)

Ретранслятор Hytera XR105 UHF с режимами DMR Tier II и аналоговым

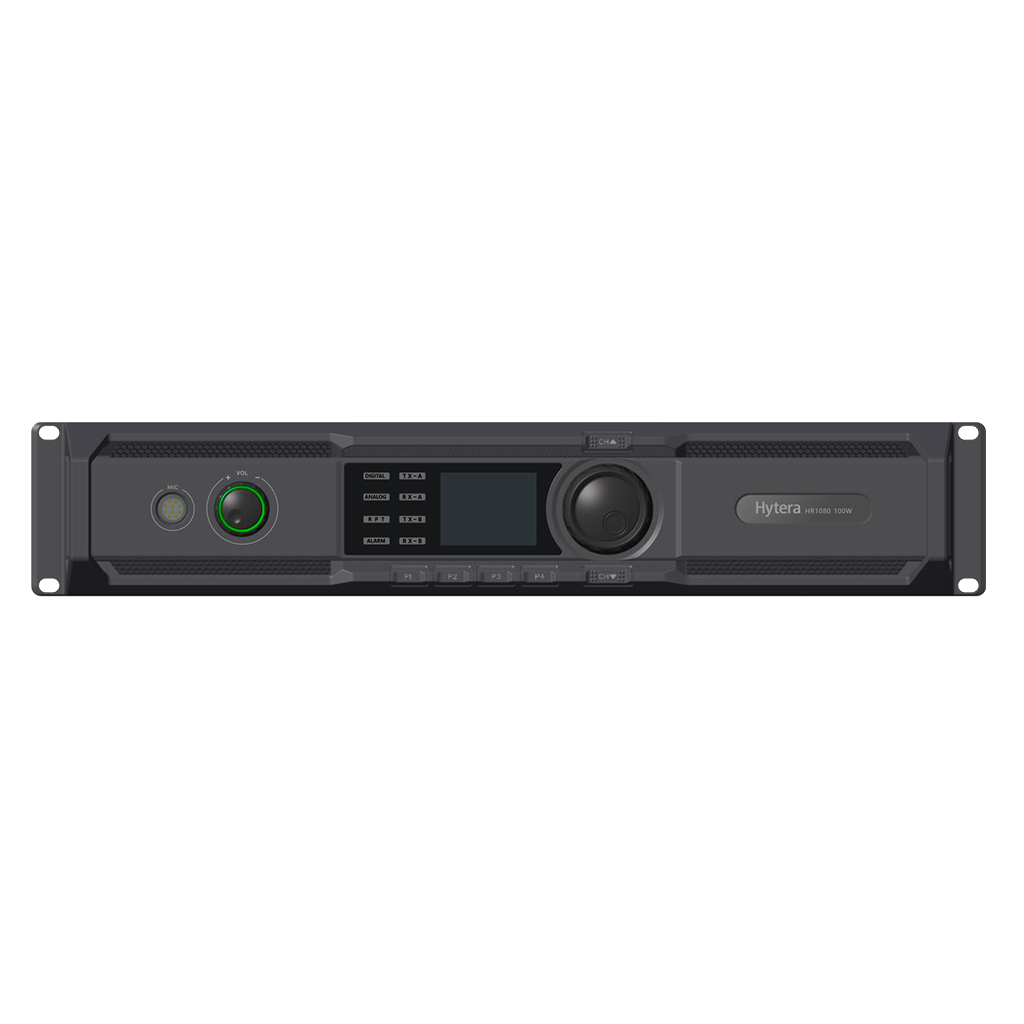

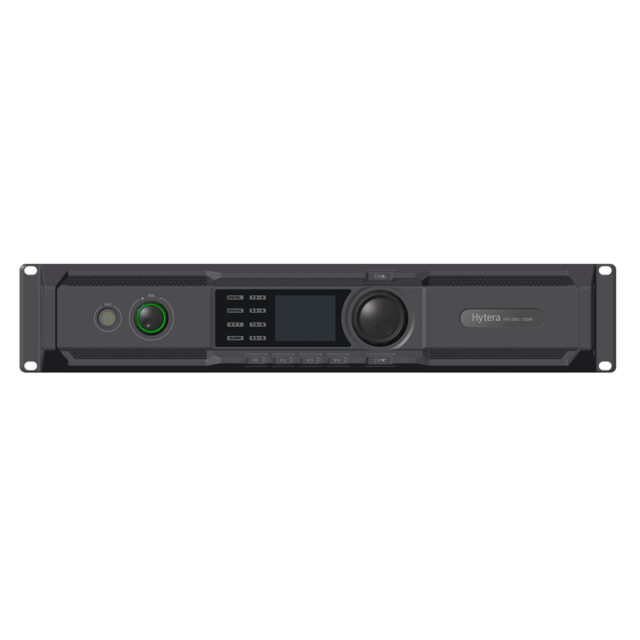

Hytera XR105 (UHF) работает стационарным ретранслятором профессиональной радиосвязи стандарта DMR Tier II с поддержкой аналогового конвенционального режима и выполнен в виде блока для монтажа в телекоммуникационную стойку. Устройство служит центральным узлом радиосети и увеличивает дальность действия абонентских радиостанций, принимая их сигнал и передавая его дальше с мощностью до 100 Вт. Помимо ретрансляции оборудование работает шлюзом между радиостанциями, VoIP-телефонами и диспетчерским центром, объединяя разные виды связи в одну систему.

Диапазон 400-470 МГц образован дециметровыми волнами, которые отражаются от стен и перекрытий и проходят внутрь зданий там, где метровые волны затухают, поэтому связь сохраняется на этажах, в цехах и на подземных уровнях. Мощность передатчика от 1 до 100 Вт подбирают под задачу, полная ступень нужна, чтобы пробить многоэтажный корпус или удалённый склад, пониженная экономит энергию и не засоряет эфир на компактной площадке. Чувствительность -122 дБм при 12 дБ SINAD в аналоговом режиме показывает, какой слабый сигнал Hytera XR105 ещё разбирает, и от неё напрямую зависит, докричится ли сотрудник из дальнего угла здания на портативной рации. Интермодуляционная избирательность не менее 70 дБ по ETSI и не менее 75 дБ по TIA603 отвечает за работу в условиях коллокации, когда рядом на мачте или на крыше стоят чужие передатчики и их сигналы смешиваются во входных цепях. Ослабление мощности по соседнему каналу не менее 70 дБ при разносе 25 кГц удерживает собственное излучение в отведённой полосе и не мешает соседним системам связи. Номинальное искажение аудиосигнала не выше 3% сохраняет разборчивость речи после ретрансляции, что критично при передаче номеров, адресов и команд.

Питание в Hytera XR105 подаётся от сети переменного тока 100-240 В через встроенный блок, поэтому развёртывание не требует закупки отдельного источника и упрощает подключение на новой площадке. Вход постоянного тока с номиналом 16 В сохраняет работу в пределах от 10,5 до 16,5 В, и этого запаса хватает, чтобы дотянуть на разряжающемся аккумуляторе до восстановления сети. Ток потребления до 20 А на передаче и до 1 А в ожидании определяет требования к кабелю питания и к ёмкости резервной батареи при расчёте времени автономной работы. Автоматический переход на резервный источник при пропадании сети исключает разрыв связи, а обратный переход сопровождается подзарядом батареи, поэтому система готова к следующему отключению без вмешательства персонала.

Цельнолитой алюминиевый корпус выполняет функцию теплоотвода, металл принимает тепло усилителя и рассеивает его, что продлевает срок службы выходных каскадов при интенсивной эксплуатации. Форм-фактор высотой 2U при габаритах 88 x 444 x 370 мм и массе до 10 кг экономит место в стойке и оставляет свободные юниты под дуплексер, коммутатор и источник бесперебойного питания. Экран передней панели отображает состояние ретранслятора, поэтому дежурный видит режим работы и активность канала без специального программного обеспечения. Встроенный динамик позволяет контролировать эфир на месте и отказаться от покупки выносной акустики для аппаратной. Коммутация Hytera XR105 выведена на заднюю панель, антенные разъёмы на 50 Ом стыкуются с фидером и внешним дуплексером, порт RJ45 со скоростью 10/100 Мбит/с включает устройство в локальную сеть, разъём DB26 принимает микрофон, кабель программирования и линию сопряжения со вторым ретранслятором.

Коэффициент использования 100% рассчитан на постоянную нагрузку, поэтому в час пик Hytera XR105 держит эфир без снижения мощности и без вынужденных пауз. Диапазон рабочих температур от -30 до +60 °C охватывает и промерзающие технические помещения, и нагретые чердаки, где обычно размещают ретрансляционное оборудование. Хранение при температурах от -40 до +85 °C допускает длительное складирование и перевозку в любое время года. Защита от электростатического разряда по IEC 61000-4-2 уровня 4, более 15 кВ по воздуху и более 8 кВ при контакте, предохраняет входные цепи при коммутации кабелей и обслуживании площадки.

Доступные функции

• Режим смешанного канала определяет тип принятого сигнала и автоматически переключает ретранслятор между аналоговым и цифровым режимами, что позволяет сохранить парк аналоговых терминалов на время поэтапного перехода на DMR
• Режим IP Multisite Connect объединяет ретрансляторы разных площадок через локальную сеть или интернет в единую систему связи без территориальных ограничений
• Транкинговый режим XPT в односайтовом и многосайтовом вариантах динамически распределяет каналы между абонентами и повышает пропускную способность сети без выделенного контроллера
• Базовое шифрование и скремблирование закрывают переговоры от прослушивания на бытовых сканерах и предоставляются без дополнительной оплаты
• Улучшенное шифрование типа Standard и Private подключается лицензией и защищает голос и данные на объектах с повышенными требованиями к конфиденциальности
• Приложение OTAP программирует абонентские терминалы по радиоканалу, поэтому обновление настроек парка не требует сбора раций у сотрудников
• Платформа XNMS удалённо контролирует состояние ретрансляторов и обслуживание сети, сокращая число выездов на площадки
• Приложение CR1080 на базе протокола SIP связывает радиосеть с телефонией, что даёт диспетчеру и абонентам VoIP прямой выход на радиостанции
• Открытый интерфейс API позволяет интегрировать ретранслятор со сторонними диспетчерскими и учётными системами предприятия
• Соединение двух ретрансляторов сигнальным кабелем организует кросс-диапазонную связь VHF и UHF, кросс-режимную связь аналога и цифры, а также горячее резервирование

Сферы применения

Диапазон UHF уверенно проходит внутри зданий и между этажами, поэтому исполнение UHF выбирают для торговых центров, складских комплексов, гостиниц, больниц, бизнес-центров и подземных паркингов, где абоненты работают в закрытых помещениях.

Мощность до 100 Вт и объединение площадок по IP-сети позволяют построить на базе Hytera XR105 связь на строительной площадке, производственном предприятии, в логистическом хабе и на объектах ЖКХ, а также свести несколько удалённых филиалов в общую радиосеть.

Комплектация

• Ретранслятор Hytera XR105 (UHF)
• Кабель электропитания AC длиной 1,8 м с разъёмом EU
• Руководство пользователя на русском языке

Дополнительные аксессуары для Hytera XR105

Опциональные лицензии для Hytera XR105
