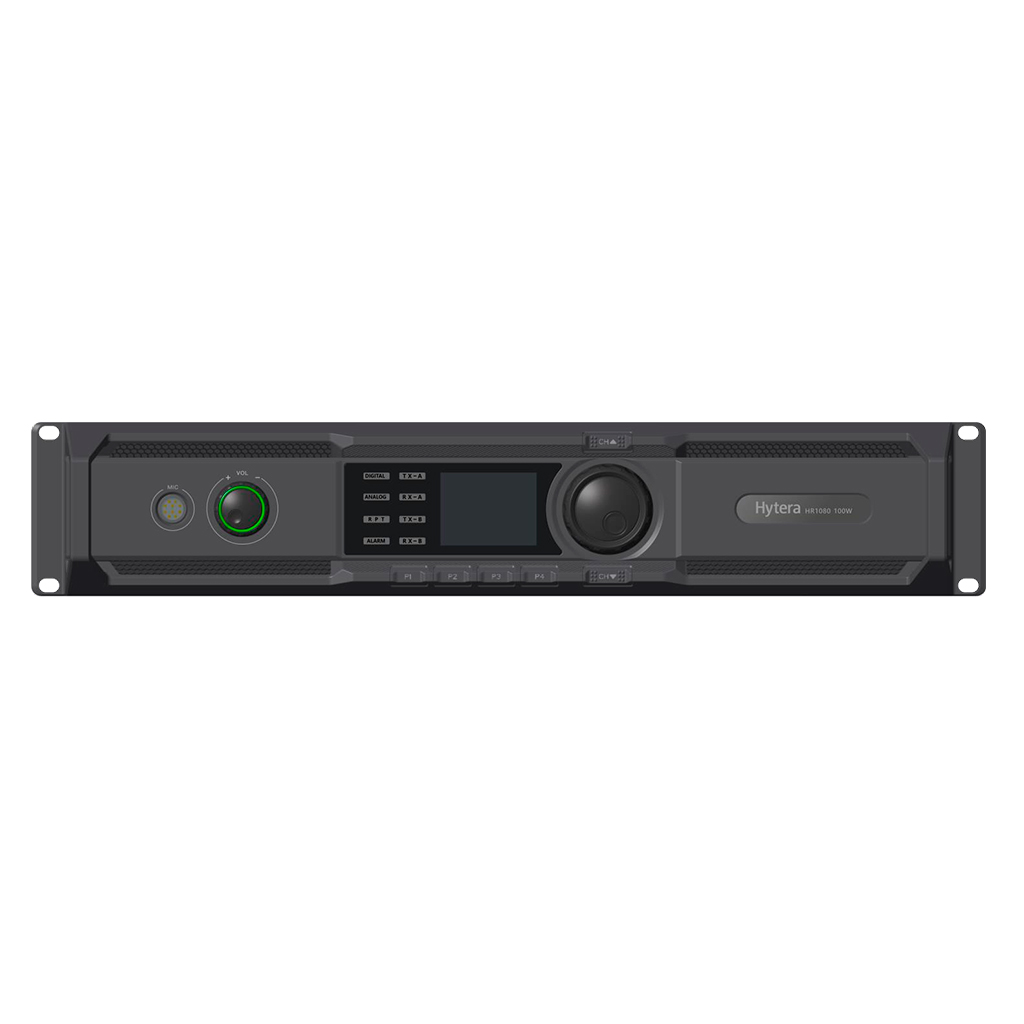

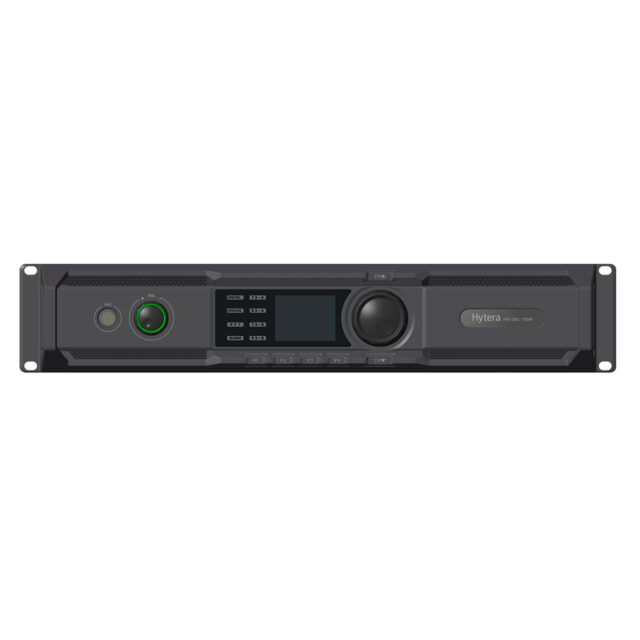

Hytera XR105 (VHF)

Ретранслятор Hytera XR105 VHF мощностью до 100 Вт в корпусе высотой 2U

Hytera XR105 (VHF) работает стационарным ретранслятором профессиональной радиосвязи стандарта DMR Tier II с поддержкой аналогового режима и выполнен в виде блока для монтажа в телекоммуникационную стойку. Оборудование принимает сигнал абонентских радиостанций и передает его на повышенной мощности, за счёт чего зона уверенной связи вырастает до размеров всего объекта. Одновременно ретранслятор выполняет роль шлюза и связывает радиосеть предприятия с VoIP-телефонией и диспетчерской системой.

Рабочий диапазон 146-174 МГц относится к метровым волнам, которые слабо затухают на открытой местности и огибают складки рельефа, поэтому одна площадка закрывает территорию в разы большую, чем в дециметровом диапазоне. Выходную мощность Hytera XR105 регулируют в пределах от 1 до 100 Вт: верхняя ступень нужна для протяжённых объектов и работы через мачтовую антенну, нижняя снижает уровень помех соседним радиосетям и тепловую нагрузку на оборудование. Чувствительность приёмника -122 дБм при 5% BER задаёт нижний порог сигнала, который ещё поддаётся декодированию, и именно этот параметр определяет, услышат ли абонента с портативной рации на дальней границе зоны. Стабильность частоты 0,5 ppm удерживает уход частоты при нагреве и старении в пределах десятков герц, поэтому абонентские терминалы не теряют канал и парк не требует периодической подстройки. Избирательность по соседнему каналу не менее 65 дБ в аналоговом режиме и не менее 60 дБ в цифровом вместе с блокировкой не менее 90 дБ отвечают за помехозащищённость, приёмник не глохнет от мощного передатчика на соседней частоте или на общей мачте. Память на 1024 канала с разносом 12,5 и 25 кГц позволяет заранее прописать все рабочие частоты объекта и перевести систему на узкую сетку без замены оборудования.

Встроенный адаптер питания принимает переменное напряжение 100-240 В, поэтому ретранслятор подключается к обычной розетке аппаратной без внешнего блока питания и без дополнительного места в стойке. Вход постоянного тока рассчитан на номинал 16 В и сохраняет работоспособность в пределах от 10,5 до 16,5 В, что даёт запас на просадку резервного аккумулятора к концу разряда. Потребляемый ток Hytera XR105 не превышает 20 А на передаче и 1 А в режиме ожидания, и по этим цифрам подбирают сечение силового кабеля, автомат защиты и ёмкость батареи под требуемое время автономной работы. Переключение между сетью и резервным источником происходит автоматически, поэтому пропадание питания не прерывает связь, а при восстановлении сети заряд батареи восполняется без участия персонала.

Корпус Hytera XR105 отлит из алюминия и работает радиатором усилителя мощности, теплопроводность металла отводит тепло и удерживает выходные параметры при длительной передаче. Габариты 88 x 444 x 370 мм соответствуют высоте 2U, поэтому оборудование встаёт в стандартную стойку рядом с дуплексером и источником бесперебойного питания, а масса до 10 кг позволяет выполнить монтаж силами одного специалиста. Экран высокого разрешения на передней панели показывает текущее состояние, что избавляет от подключения ноутбука при проверке площадки. Встроенный динамик даёт возможность прослушать эфир прямо у стойки и убедиться в прохождении сигнала сразу после настройки. Антенный вход с сопротивлением 50 Ом согласуется со штатными фидерами и дуплексерами, порт Ethernet RJ45 на 10/100 Мбит/с выводит устройство в IP-сеть, а разъём DB26 служит для подключения выносных микрофонов, кабелей программирования и второго ретранслятора.

Коэффициент использования 100% допускает работу на передачу без ограничения по времени, поэтому диспетчерский канал с высокой загрузкой не требует пауз на остывание. Рабочая температура от -30 до +60 °C позволяет ставить оборудование в неотапливаемых аппаратных, контейнерах и на удалённых площадках без климатической системы. Температура хранения от -40 до +85 °C снимает вопросы транспортировки и складирования зимой. Устойчивость к электростатическому разряду по IEC 61000-4-2 уровня 4, более 15 кВ по воздуху и более 8 кВ при контакте, защищает электронику Hytera XR105 от статики при обслуживании и от наводок в сухом отапливаемом помещении.

Доступные функции

• Режим смешанного канала определяет тип принятого сигнала и автоматически переключает ретранслятор между аналоговым и цифровым режимами, что позволяет сохранить парк аналоговых терминалов на время поэтапного перехода на DMR
• Режим IP Multisite Connect объединяет ретрансляторы разных площадок через локальную сеть или интернет в единую систему связи без территориальных ограничений
• Транкинговый режим XPT в односайтовом и многосайтовом вариантах динамически распределяет каналы между абонентами и повышает пропускную способность сети без выделенного контроллера
• Базовое шифрование и скремблирование закрывают переговоры от прослушивания на бытовых сканерах и предоставляются без дополнительной оплаты
• Улучшенное шифрование типа Standard и Private подключается лицензией и защищает голос и данные на объектах с повышенными требованиями к конфиденциальности
• Приложение OTAP программирует абонентские терминалы по радиоканалу, поэтому обновление настроек парка не требует сбора раций у сотрудников
• Платформа XNMS удалённо контролирует состояние ретрансляторов и обслуживание сети, сокращая число выездов на площадки
• Приложение CR1080 на базе протокола SIP связывает радиосеть с телефонией, что даёт диспетчеру и абонентам VoIP прямой выход на радиостанции
• Открытый интерфейс API позволяет интегрировать ретранслятор со сторонними диспетчерскими и учётными системами предприятия
• Соединение двух ретрансляторов сигнальным кабелем организует кросс-диапазонную связь VHF и UHF, кросс-режимную связь аналога и цифры, а также горячее резервирование

Сферы применения

Диапазон VHF даёт большую дальность на открытой местности, поэтому Hytera XR105 в исполнении VHF применяют на протяжённых объектах: в лесном хозяйстве, на нефтебазах и трубопроводах, в карьерах, портах и на сельскохозяйственных предприятиях, где абоненты рассредоточены на километры.

Питание от сети с автоматическим переходом на резервный аккумулятор и непрерывный рабочий цикл делают оборудование пригодным для служб безопасности, коммунальных предприятий, дорожных и аварийных бригад, диспетчерских транспортных компаний, которым связь нужна круглосуточно.

Комплектация

• Ретранслятор Hytera XR105 (VHF)
• Кабель электропитания AC длиной 1,8 м с разъёмом EU
• Руководство пользователя на русском языке

Дополнительные аксессуары для Hytera XR105

Опциональные лицензии для Hytera XR105
