Измеритель КСВ и мощности DIAMOND SX400N с разъёмами N

Измеритель КСВ и мощности DIAMOND SX400N рассчитан на тракты 140-525 МГц, собранные на разъёмах N. Прибор врезается в кабель между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ. N-гнёзда принимают штекеры N без переходников на UHF (SO-239), поэтому лишних соединений в линии нет.

SX400N охватывает VHF и UHF, включая участки 144 и 430 МГц, и измеряет мощность на пределах 5, 20 и 200 Вт. Отсчёт КСВ доступен с 4 Вт, так что согласование антенны проверяют без выхода передатчика на полную мощность. Режим PEP MONI отображает пиковую мощность огибающей при SSB.

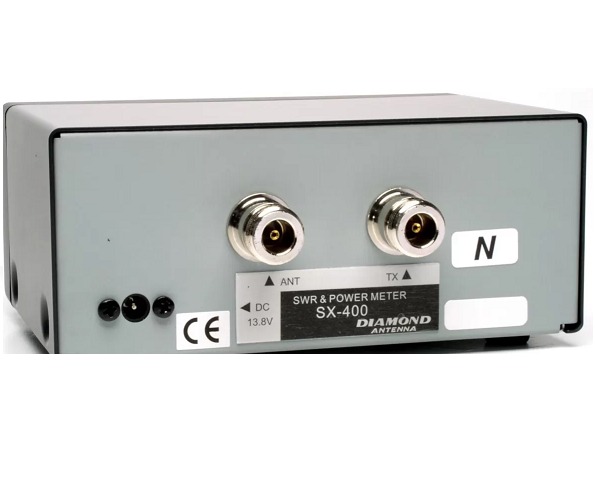

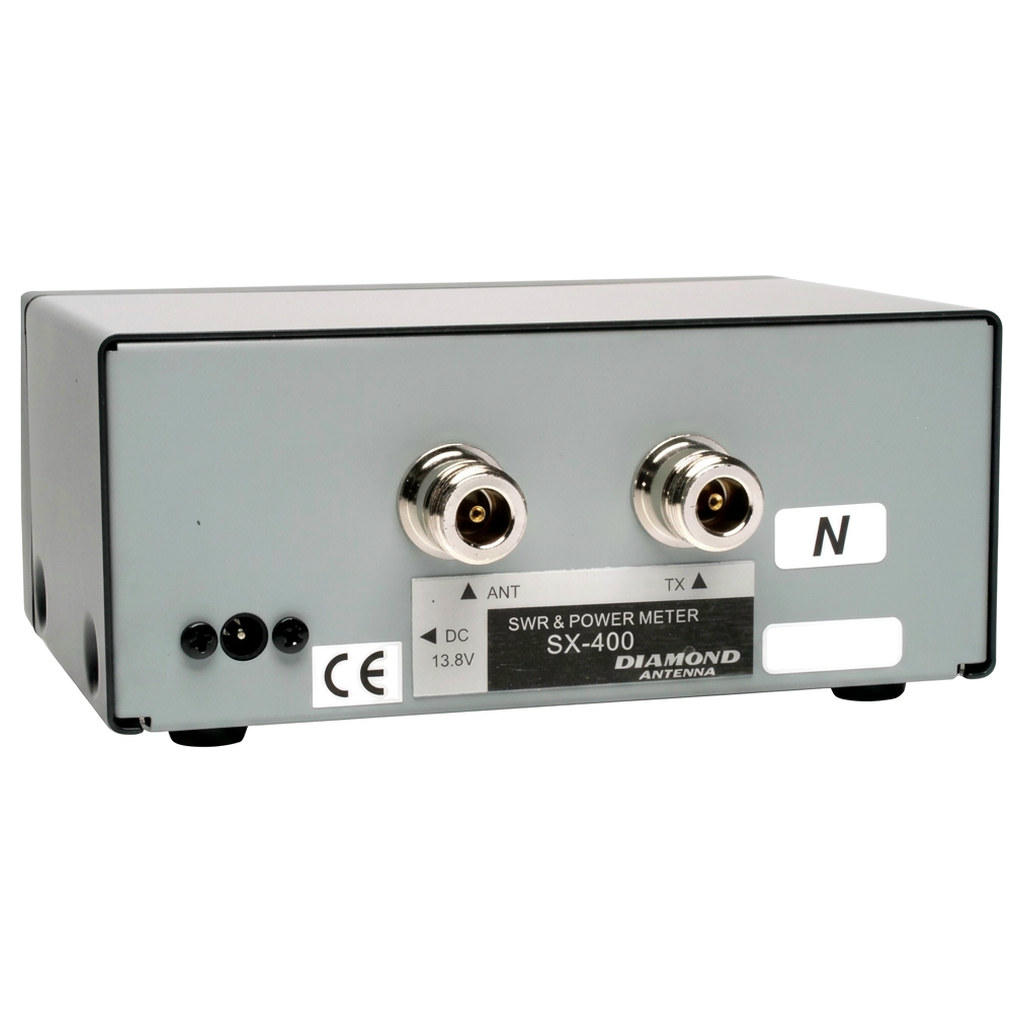

Корпус DIAMOND SX400N имеет габариты 155x63x103 мм, на входе TX и выходе ANT установлены гнёзда N-типа (N-female). Ответные части: кабели 50 Ом со штекерами N (N-male). Внешнее питание 13.8 В нужно только для подсветки шкалы.

Совместимое оборудование

Радиостанции и ретрансляторы VHF/UHF с антенным гнездом N
Кабельные сборки 50 Ом со штекерами N
Базовые антенны, в том числе антенны DIAMOND, с фидером на разъёмах N

Комплектация

Измеритель КСВ и мощности DIAMOND SX400N
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	140-525
Пределы измерения мощности, Вт	5 / 20 / 200
Мин. мощность для измерения КСВ, Вт	4
Измеряемые параметры	Прямая и отражённая мощность, КСВ, PEP
Тип разъёма	N (гнездо)
Волновое сопротивление, Ом	50
Габариты, мм	155x63x103
