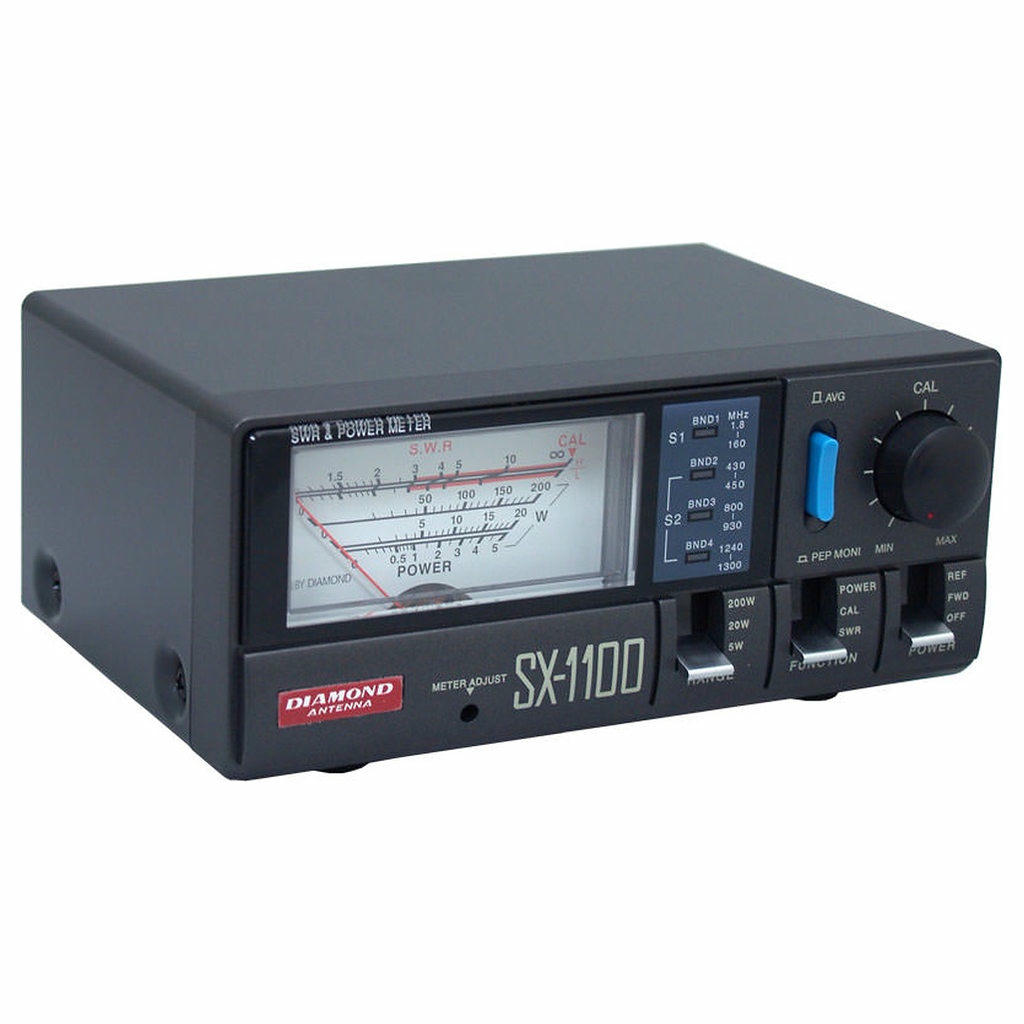

Измеритель КСВ и мощности DIAMOND SX1100 для КВ и УКВ до 1300 МГц

DIAMOND SX1100 измеряет падающую и отражённую мощность и КСВ на коротких волнах и в верхней части УКВ, включая 1200 МГц. Два датчика работают раздельно: S1 перекрывает 1.8-160 МГц, S2 рассчитан на участки 430-450, 800-930 и 1240-1300 МГц. Прибор включается между трансивером и антенной как проходной ваттметр.

SX1100 работает на пределах 5, 20 и 200 Вт с точностью ±10 %. Длительно датчик S1 выдерживает до 100 Вт (на 100-160 МГц до 70 Вт), датчик S2 до 100 Вт на 430-1300 МГц. Порог КСВ 1 Вт для S1 и 2 Вт для S2, потери не более 0.2 дБ и 0.15 дБ соответственно. Функции: прямая и отражённая мощность, КСВ, PEP.

Датчик S1 прибора DIAMOND SX1100 подключается через гнёзда SO-239, датчик S2 через N-гнёзда. Корпус 155x63x103 мм, масса 890 г. Светодиоды показывают выбранную функцию, подсветка шкалы питается от 13.8 В.

Совместимое оборудование

КВ-трансиверы и радиостанции 50 МГц до 100 Вт с разъёмом SO-239
Радиостанции 430 МГц и 1200 МГц до 100 Вт с выходом N
Оборудование 800-930 МГц с фидером 50 Ом на разъёмах N
Антенны DIAMOND диапазонов 430 и 1200 МГц

Комплектация

Измеритель КСВ и мощности DIAMOND SX1100
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	1.8-160, 430-450, 800-930, 1240-1300
Пределы измерения мощности, Вт	5 / 20 / 200
Точность измерения	±10 %
Мин. мощность для измерения КСВ, Вт	1 (S1) / 2 (S2)
Вносимые потери, дБ	0.2 (S1) / 0.15 (S2)
Измеряемые параметры	Прямая и отражённая мощность, КСВ, PEP
Тип разъёма	SO-239 (S1) / N-гнездо (S2)
Волновое сопротивление, Ом	50
Габариты, мм	155x63x103
Масса, г	890
