Name: Коаксиальный кабель Radiolab SF-047 ST
SKU: 29954
Price: 461.00 RUB
Availability: InStock

Полугибкий миниатюрный СВЧ кабель Radiolab SF-047 ST для компактных высокочастотных систем

Прецизионный коаксиальный кабель сверхмалого диаметра разработан для применения в компактной СВЧ аппаратуре, работающей в диапазоне частот до 40 ГГц. Идеально подходит для построения измерительных систем с высокой плотностью монтажа и ограниченным пространством.

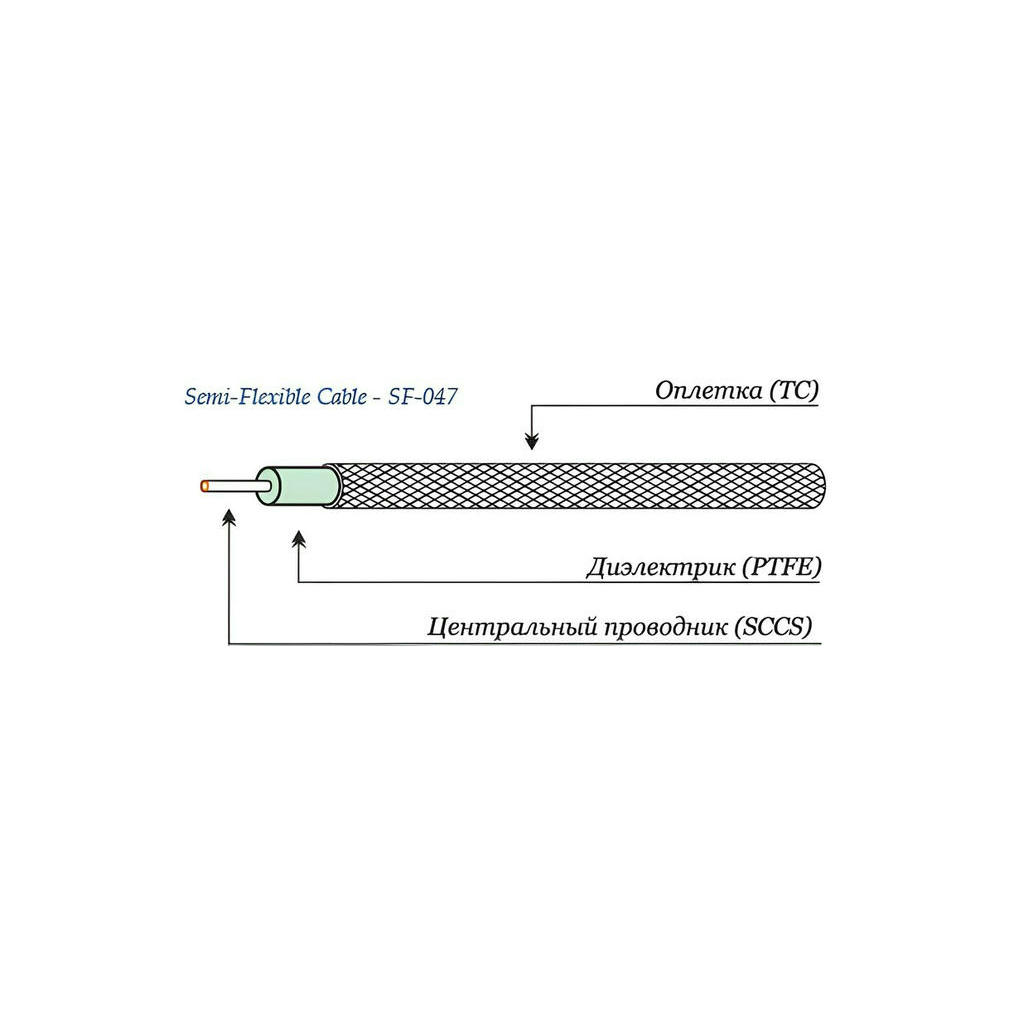

Кабель SF-047 ST имеет сплошной центральный проводник из омедненной стали с серебряным покрытием диаметром 0.28 мм, обеспечивающий высокую стабильность параметров. Экранирующая оплетка из луженой меди со 100% покрытием гарантирует максимальную защиту от электромагнитных помех.

Фторопластовый диэлектрик PTFE диаметром 0.94 мм обеспечивает минимальные потери сигнала и стабильность характеристик в температурном диапазоне от -40 до +165°C. Малый диаметр кабеля (1.19 мм) позволяет создавать изгибы с минимальным радиусом 3.2 мм без ухудшения электрических параметров.

Уникальное сочетание компактных размеров и высоких электрических характеристик делает кабель оптимальным решением для построения прецизионных измерительных систем и профессионального СВЧ оборудования, где критичны массогабаритные показатели.

Комплектация

Кабель на катушке (метраж согласно заказу)
Паспорт изделия с техническими характеристиками
Сертификат соответствия (по запросу)

Тип кабеля	SF-047
Кабель	СВЧ
Волновое сопротивление, Ом	50
Ёмкость, pF/metr	95.1
Затухание, дБ/100м	500МГц – 82дБ, 1000МГц – 120дБ, 3000МГц – 220дБ, 5000МГц – 292дБ, 10000МГц – 429дБ, 18000МГц – 594дБ
Диаметр центр. пров-ка, мм	0.28
Материал цент. проводника	Омедненная сталь покрытая серебром
Диаметр диэлектрика, мм	0.94
Материал диэлектрика	Фторопласт
Материал оплётки	Луженная медь
Диаметр внеш. изолятора, мм	–
Материал внеш. изолятора	–
Плотность внутреннего экрана, %	–
Плотность оплетки, %	100
Диаметр оплетки, мм	1.19
Коэффициент укорочения	1.43
Диаметр внешней оплетки, мм	–
Материал внешней оплётки	–
Граничная частота, ГГц	40
Относительная диэлектрическая проницаемость	2.07
Минимальный радиус изгиба, мм	3.2
Вес, кг/м	0.0053
Температура эксплуатации, °С	от -40 до +165
